M238控制器在龙门上下料系统的应用

        客户介绍

        龙门上下料系统主要应用于板式家具自动化生产线中，常见生产线有双端封、双端铣、双端锯、排钻等，将待加工板材按生产需求在生产线上摆放、排列、间隔、输送和上下料，在上下料部分类似堆码垛。
        使用龙门上下料系统在生产线中极大提高了生产效率，产品质量，降低了工人的工作强度，减少了操作人员数量。
        关键词：
        M238、 XBTOT、 ATV303、IOScanner、自动定位

        工艺简介

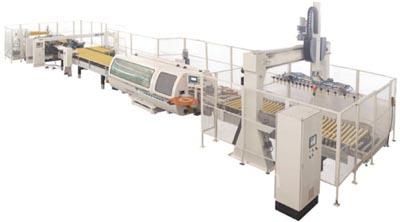

        下面以双端封排钻生产线举例介绍，二工位或三工位龙门式上料系统的吸头吸规格板材到辊道上，在辊道上通过皮带把多块板材分开，均匀间隔在输送辊台上向前输送，经过双端封边机封边，排钻钻孔，再经过90度转向机转向后对另外两个边封边.钻孔，最后通过二工位或三工位龙门式下料系统的辊台将板材重新排列(最大8行2列)，用吸头将排好的板材从辊台上吸下堆垛到地辊上，完成上下料加工过程.

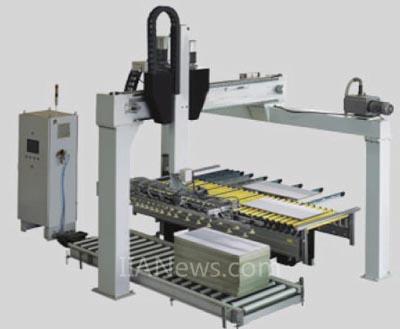

        龙门上料: 龙门上料包括吸头.辊台.地辊.皮带等几部分；

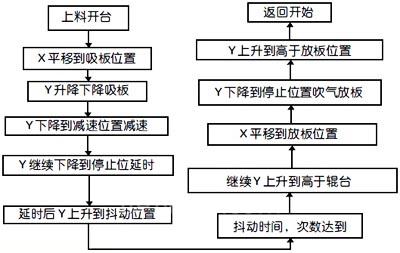

上料过程步骤(下料系统过程类似)

        控制系统要求：
        DI: 42点
        其中：吸头15点，地辊12点，辊台4点，皮带2点，其它11点。
        DO: 24；
        其中：吸头9点，地辊4点，辊台6点，皮带2点，其它3点。
        AO两点控制平移.升降的位置和速度。
        IOScanner通讯控制皮带.辊台.地辊，在触摸屏上设定速度。

        施耐德电气解决方案

        M238 CPU接受两路AB相编码器输入，检测X.Y的位置，模拟输出模块输出两路模拟量根据编码器X.Y的位置反馈实时调整速度，确保吸头在高速运动时平滑和精确定位，皮带.辊台等变频通过M238内置的IOScaner功能映射变频器的速度给定，直接调用映射地址无需编程，简化了通讯控制过程；
        人机界面OT5320实现整机操作，手/自动，故障管理，参数设定等。
        程序设计
        包括PLC程序块POU，变量结构，程序语言，定位地址分配，HMI画面结构等。
        程序结构
        程序块-按应用功能分为多个并行和嵌套的POU(程序组织单元)，在任务中和主程序中分别调用，使程序容易阅读.查找和调试；
        主要包括位置保护，速度插补，辊台和皮带排列板材，报警，动画等。

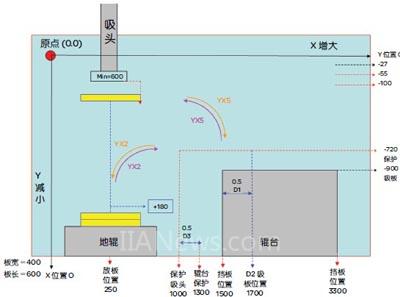

        位置保护和速度插补动作参考下图(两工位吸头运行位置图)

        变量结构-全局变量(包括输入I.输出Q.触摸屏通讯的变量和其它，分别建立独立I.Q.H和Other的GVL全局变量中)
        局部变量(放在实现独立功能的POU里，方便类似功能的复制.更改)
        程序语言-主程序和逻辑动作部分采用LD(梯形图)，自动定位.速度插补等位置.速度数据处理.HMI动画等采用ST(结构化文本语言)，SoMachine的另外4种编程语言IL(指令表)，SFC(顺序功能图)，FBD(功能块图)，CFC(连续功能图)没有使用。
        定位地址分配-%MW0-19位地址用于按钮.指示灯.报警等， %mw20-599用于参数设定显示动画配方等。

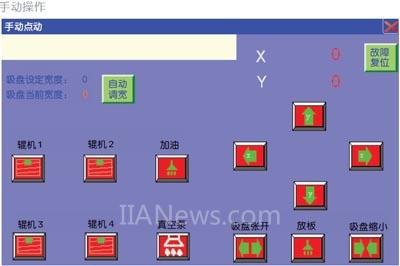

        HMI画面结构-包括操作监视.手动.参数设定.故障.配方.调试等界面。
