施耐德逻辑控制器LMC058在雕刻机的应用

       在SE3230雕刻机应用了施耐德电气的整体解决方案LMC058通过CANmotion控制三轴CNC；通过CANopen控制主轴变频调速，同时Ethernet连接HMI触摸屏操作。

        客户介绍

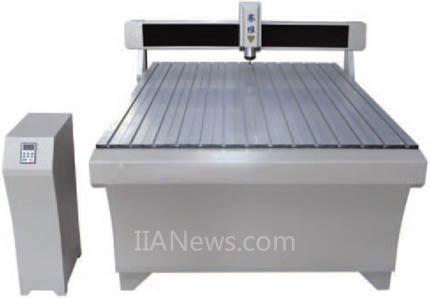

        随着中国制造业品牌建设工程的启动，五金、广告制品等行业对高速高精度雕刻机的需求与日俱增。雕刻机是用于广告、模具类a场变化比较频繁，高速高精度雕刻机设备日益成为CNC(计算机数字控制)技术的应用领域。
        关键词：
        LMC058、XBT GT5330、LXM32A、ATV32、BMH伺服电机、CNC插补

        工艺简介

        原系统介绍

        客户原系统采用3个步进电机直联丝杠驱动工作台和主轴电机和雕刻刀的X、Y、Z三个方向往复运动，同时采用客户自主开发单片机控制系统实现三轴插补CNC加工。该系统通过单片机处理文件系统解码、操作和显示。将预先通过PC端编辑完成的待加工图形文件输入控制系统，解码转换为步进电机脉冲信号，然后通过IO芯片转变为X、Y、Z轴电机线位移的开环控制，在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度。由于步进电机特性，系统进给速度只能达到3m/min并且难于获得较大转矩。

        控制系统要求

        DI：5点；
        包括：遥控按钮4个点，对刀检测1个点；
        DO：5点；
        包括：彩色灯塔信号5个点；
        LMC058实现三轴插补；
        XTBT GT5330触摸屏操作；

[DividePage:NextPage]

        施耐德电气方案

        在SE3230雕刻机应用了施耐德电气的整体解决方案LMC058通过CANmotion控制三轴CNC；通过CANopen控制主轴变频调速，同时Ethernet连接HMI触摸屏操作。

        SE3230雕刻机程序设计

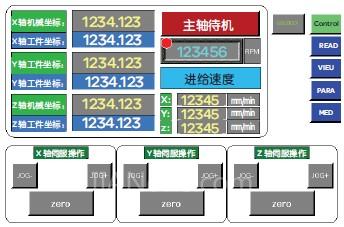

        SE3230雕刻机加工首先点动三轴，移动刻刀到达工件的坐标原点，然后三轴工件坐标清零。

        读取CN文件：通过输入CN文件名选择加工图形，点击读取按钮解码G-code。并监控读取状态。

        图形预览：预览将要加工的图形；

        参数设定：可以对伺服和变频进行设置的操作

        能耗监控：实时检测电力参数
