施耐德电气M218PLC在研磨机中的应用

        客户介绍

        该客户集开发、设计、生产、制造及销售于一体，累积十余年技术与经验，专业从事研磨机和线切割机的生产和开发。该公司研发生产了研磨机，抛光机，带测厚功能的研磨机等一系列和研磨有关的产品。
        关键词：
        M218、XBTOT2110、ATV303
         工艺简介

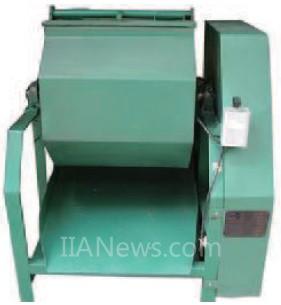

        研磨机工艺
        主机以设定速度旋转，通过齿轮传动带动研磨台旋转，配合研磨液对材料进行研磨。在研磨过程中，研磨头对材料施以不同的向下的压力，不同时间段，研磨头压力是变化的。
        研磨机分为：自动，手动两种操作模式，自动为正常运行的工作方式，手动用于调试和机械校准的方式。在自动状态下，研磨机根据不同的研磨工艺时间完成轻压→中压→重压→轻压的工艺，相应工艺的气动阀动作。该功能的实现，方便用户调试和试生产。在手动模式下，可点动机械动作。

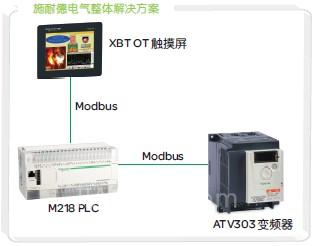

        施耐德电气方案

        在研磨机上应用了施耐德电气的解决方案。
        M218控制变频器起停以及各电磁阀，气动阀的动作。
        变频器负责驱动研磨台旋转。
        M218需同时和人机界面XBTOT2110以及变频器ATV303通讯。

        系统监控：
        各研磨工艺段的时间监控以及主机转速的监控。
        参数设定：
        主要为动作周期时间，研磨的轻压→中压→重压→轻压时间的设定等。
        通讯：
        PLC通过Modbus读取变频器的转速。
        工艺程序简介：
        手动上料：主机可以点动控制，以实现在不同位置放置待研磨的材料。
        自动研磨：主机开始以设定速度旋转，通过齿轮传动带动研磨台旋转，配合研磨液对材料进行研磨，在研磨过程中，研磨头对材料施以不同的向下的压力。
        在报警保护方面，有变频电机故障，砂浆泵故障，搅拌泵故障等检测，用报警汇总表把故障记录下来，方便故障原因查找。

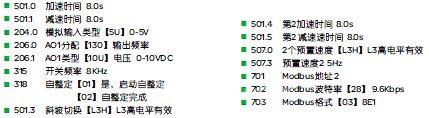

        变频器ATV303参数设置：
