4-20mA一路转多路信号隔离放大低成本、小体积解决方案

2008年12月22日

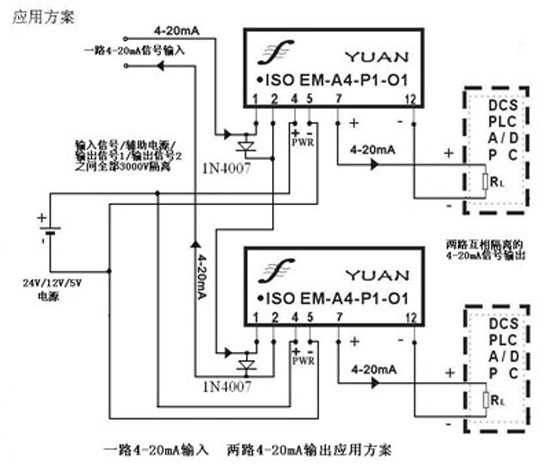

工业现场传感器输出的4-20mA信号，可以采用ISO系列隔离放大器来实现低成本、小体积信号一路转多路(一进二出、一进四出、一进八出等）的方案来实现。顺源ISO系列隔离放大器是一种光电隔离或磁电隔离的混合集成电路，该IC在同一芯片上集成了一个多隔离的DC/DC变换电源和一组光电或磁电耦合的模拟信号隔离放大电路，每路电流信号输出的带载能力可达650欧姆。输入及输出侧宽爬电距离及内部隔离工艺措施使该系列的产品达到信号输入/输出/辅助电源3000V 三隔离的功能。
　采用磁电隔离方案的产品使用方便，无需进行零点和增益调节，主要用于对EMC（电磁干扰）无特殊要求的场合。与光电隔离的产品相比，抗EMC（电磁干扰）能力较差，特殊使用场合应注意增加电磁干扰抑制电路或采取屏蔽措施。

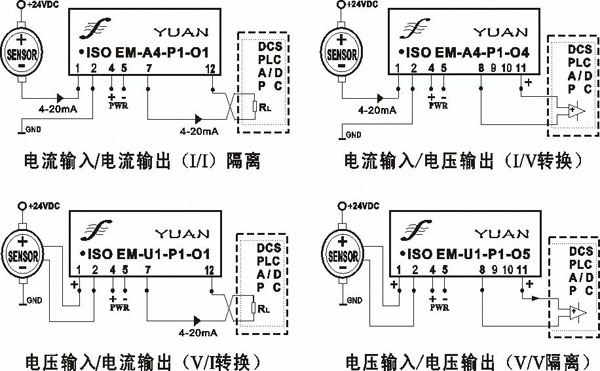

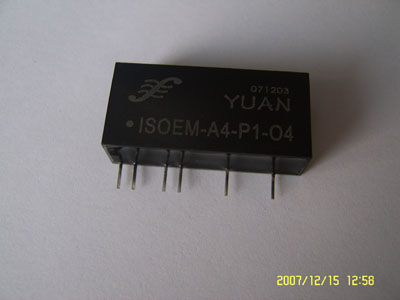

　磁电隔离ISO EM系列隔离放大器产品技术资料：

　采用光电隔离方案的产品，可以实现零点和增益的任意调节，以满足工业现场传感器信号源与单片机、PLC等控制系统在数据采集上的匹配。
　光电隔离ISO系列隔离放大器产品技术资料：

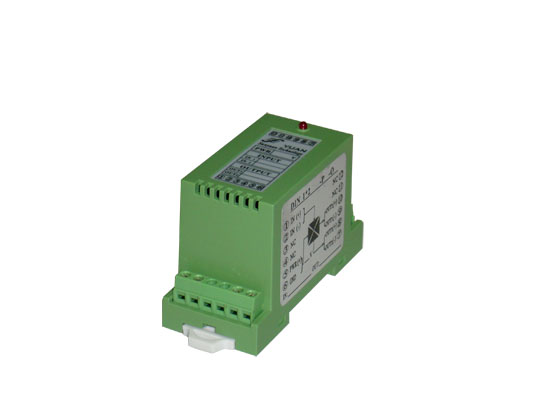

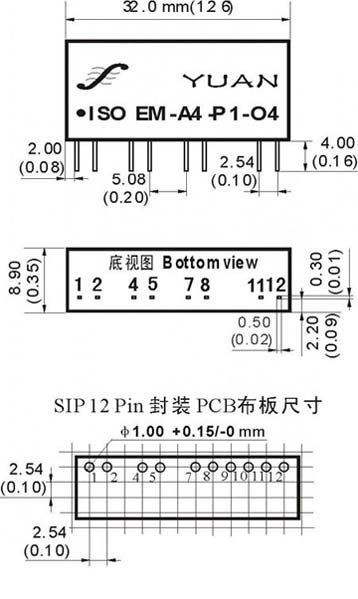

★ 产品有PCB板上焊接和标准DIN 35导轨卡槽固定两种安装方式。
★ 0-5V/0-10V/0-75mV/0-2.5V/0-1mA/0-10mA/0-20mA/4-20mA等国际标准信号输入与输出。
★ 精度等级：0.1级、0.2级；全量程范围内极高的线性度（非线性度<0.2%）。
