背景介绍
某公司主要生产各种型号的同步及感应电机，覆盖的功率范围大，由于公司发展迅速，产能急剧增加，为应对各种正常型号以及各种用户定制型号的检验检测需求，该公司需要采购一套测试系统，该系统需要尽可能地满足各种测试需求。
客户需求

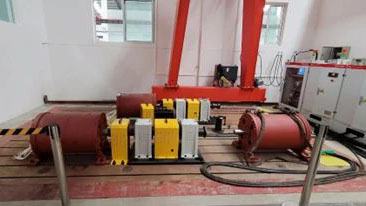

该测试系统设计为对拖驱动形式，被测电机和加载电机由客户提供，测试电机功率范围从50-952kW， 电机频率范围从50Hz – 583Hz, 电机类型涵盖同步电机，异步电机，以上这些需求对测试系统中的主要部件--驱动器提出了很高的要求。由于驱动器内部器件的精度不同，为了达到较好的电机控制效果，一般要求驱动器和电机的功率接近，传统的方法需要根据电机的功率选择多种功率的驱动器组合，组成不同大小的对拖控制系统。
方案说明
AFE主动前端
– 实时校正功率因数(滞后、一致或领先)，提供高品质电源
– 电源侧THDi谐波小于2%
– 稳定的直流母线电压实现全象限内精确线性的转矩性能
逆变部分采用

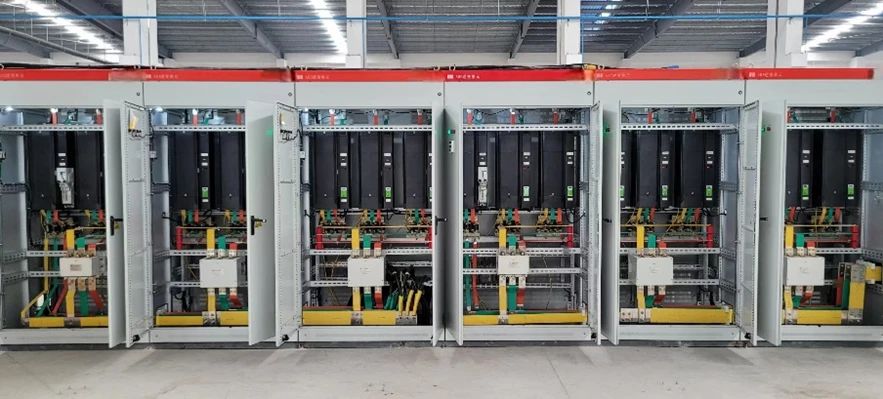

Unidrive M modular产品
– 灵活并联构成：不同数量的模块并联提供不同大小的驱动能力
– 提供大电流大功率以及高载频高转速方案应对用户的不同需求
– 模块整机备货，交货周期短
– 有问题的模块可以快速旁路，其余模块依旧可以降容使用
– 可以做功率冗余配置、备件简单

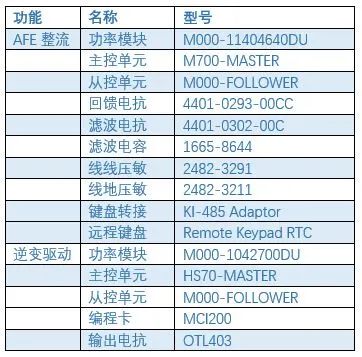

选型配置
方案总结
该方案驱动性能好
Control techniques 的 Unidrive M驱动器具有同步/异步电机开环及闭环控制模式，兼容多种编码器。高效的AFE电源配合62.5us电流环及250us速度环，可实现转矩和速度的高精度控制，最高16kHz载波频率满足高速永磁同步电机的驱动需求，标配STO安全转矩关断功能为系统提供更高的安全性。
该方案简化操作流程
由于仅需在一套驱动系统上操作，用户的控制更加方便，界面更加简洁。模块化的配置让用户的维护难度降到最低，同时系统的冗余明显提高，可靠性显著提高。
该方案降低成本
该方案仅用一套大功率驱动器的成本，实现了其它品牌需要多套不同功率大小的驱动器才能满足的控制要求，显著降低了用户成本。
（尼得科CT）
