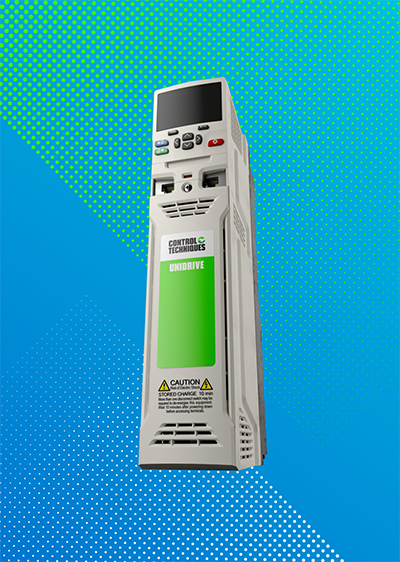

Nidec CT Unidrive M600
高性能交流驱动器

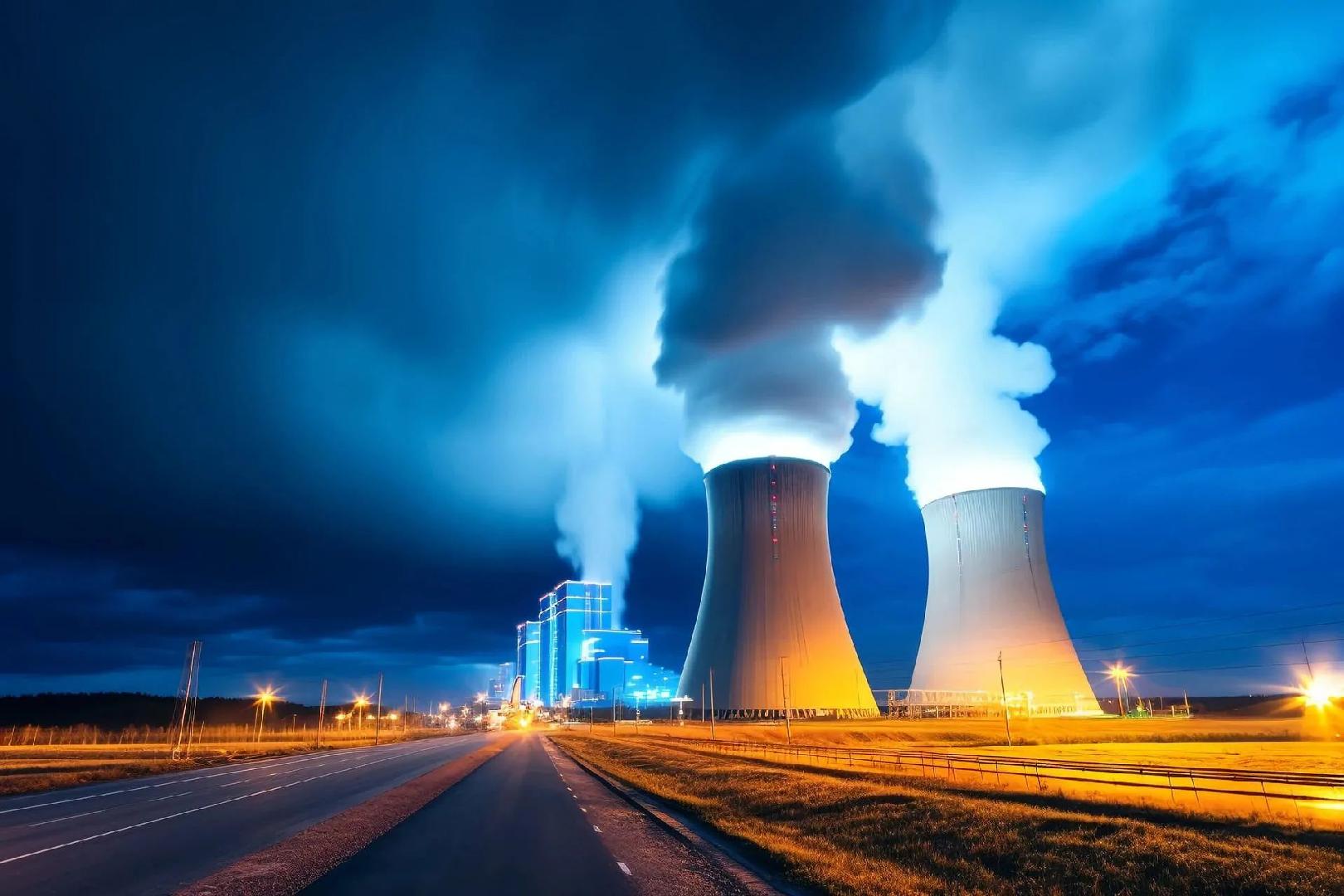

由于在冷却塔内安装了控制风机的驱动器，Teesside Power Station 成功缩短了故障停机时间，同时发掘出了提升整体发电效率的潜在空间。
他们选择Nidec CT Unidrive M600驱动器来执行这项任务的初衷是非常务实且实际——这是当时唯一一款能够改装进之前采用工频启动的控制柜内的变频器。
挑战
发电站运营公司 px limited 高级电气控制工程师说：“我们当时需要更换 Q501 冷却塔一个区域中的六台双速电机，并借此机会针对我们之前遇到的由于叶片、轴承及变速箱上的冲击负荷引起的维护问题，考虑是否有合适的替代选择。在评定适合我们目前采用的传统交流感应电机的调速变频器( 价格波动范围大约为 20%) 时，我们发现他们几乎都在同一个水平线上——但调速变频器带来的附加好处使得其更具吸引力。
我们目前唯一的问题是控制柜空间狭窄，而我们又想继续利用它们来实现项目的经济效益。只有一个变频器公司——Nidec CT 能够提供给我们想要的，满足紧凑安装的变频器特征。”
根据负载和环境条件入口平均水温在 30˚C，冷却后，出口水温大约在 16.5˚C。
水的流量是 8000 kg/s( 每小时注满 12 个奥运游泳馆规模大小 )，需要冷却容量大约是460MW，相当于 22 个风量达到 10500 kg/s 的风机总冷却量 ( 等同于 20400 个国产风机 )。
“而这又是在高度腐蚀性环境下进行的，电机要承受很高的腐蚀风险”，Jon Scott 补充道。
“正是这一原因，造成风机叶片、轴承和变速箱过渡磨损，引起 px limited 故障停机时间增加”。Jon Scott 解释，“工频启动会在高惯量部件上造成机械冲击，而采用调速变频器时，风扇启动较为轻柔，并可快速提升至两个速度设定点。同样，停止顺序也是采用预设的斜率进行减速。我们希望看到的主要好处就是在这个区域的维护量减少。”
解决方案
6 台132KW Unidrive M600 交流变频器改装到工频柜中，每台变频器都能够合适的安装到狭窄的机柜中。
变频器在开环控制模式下运行，同时具有可提供顺控功能的额外板载 I/O，支持现有系统的接口连接。Px 计划安装以太网模块，以便今后进行数据采集。Jon Scott 继续补充道，“而且变频器实际运行非常安静，散发的热量也很少。”
安装变频器后，证明冷却塔的调速变频器很有提升电站效率的潜力。PX 正以比原来稍高的速度运行新的变速控制象限，从而进一步提高了该区域的性能。
性能助理工程师 Stefano Scazzola 说：“这是个多风的地方，因此有时候我们不得不降低某个区域的速度，否则风机就可能由于振动而跳闸。使用调速风机，就意味着整个区域的风速都可以逐渐减小到中等水平，同时保持区域持续运行。冷却塔的性能对于蒸汽轮机冷凝器的真空状态以及电站的整体效率都很重要。”
主要优点
1、维护量更低
2、挖掘出提升效率的潜在空间
3、转速逐渐上升 / 下降
4、可改装进现有柜体
（尼得科控制技术英国CT）
