今年，工信部、国家发改委、生态环境部联合发布了《关于促进钢铁工业高质量发展的指导意见》，明确指出钢铁工业是国民经济的重要基础产业，是建设现代化强国的重要支撑，是实现绿色低碳发展的重要领域。钢铁行业作为工业的重要领域，既是能源消费大户，同时也是CO2排放大户，排放约占全国的15%~17%，仅次于第一排放大户电力行业，其能否实现低碳发展对国家“双碳”目标的实现具有重要影响。
在钢铁企业，以资源密集、能耗密集、生产规模大、物流吞吐量大等特点著称。其中主抽风机是烧结机主要配套设备之一，它直接影响烧结机的产量、质量和能耗，是烧结生产的“心脏”，主要作用是通过烟道进行抽风，产生负压，使烧结料面点好火，烧结料中的固体燃料充分燃烧，为烧结供给能量。同时，将烧结过程中产生的各种气体通过烟道，电除尘器净化后由烟囱排出。
01. 客户需求
风量调节、降低能耗、环保要求某集团烧结机项目，烧结机主抽风机功率大，驱动电机为10kV/8400kw电励磁同步电机，原风量调节采用入口挡板调节方式，节流损耗大，电能浪费严重，迫切要求新方案实现节能降耗，同时满足“双碳”目标。

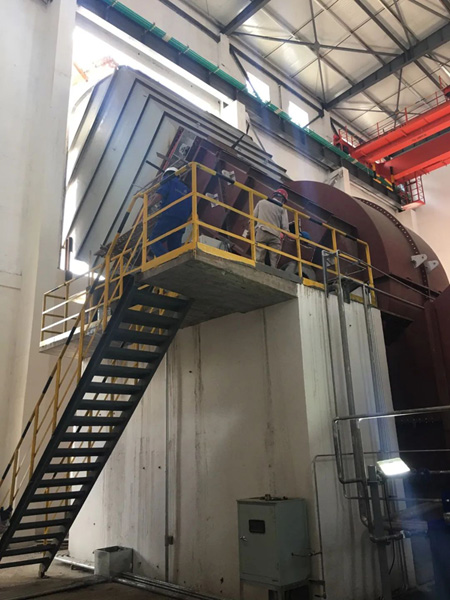

英威腾解决方案现场应用图
02. 解决方案
一拖一、灵活控制、高效加速
主抽风机高压变频系统方案介绍：
1. 该烧结主抽风机，驱动电机为10kV/8400kw电励磁同步电机，变频系统主回路采用一拖一直拖方案，变频器型号GD5000-A11200-10。电机励磁电流由励磁柜输出，励磁柜与变频器之间进行控制联锁。
2. 系统设有就地和远方两种控制方式。
3. 通过设置下限频率30Hz、以及设置较快的加速时间，以满足风机机械方面的润滑要求。
4. 运行变频器前，须确认变频器空-水冷却系统已正常开启，作为变频器启动的必要条件。
5. 变频器散热方案：空水冷却系统

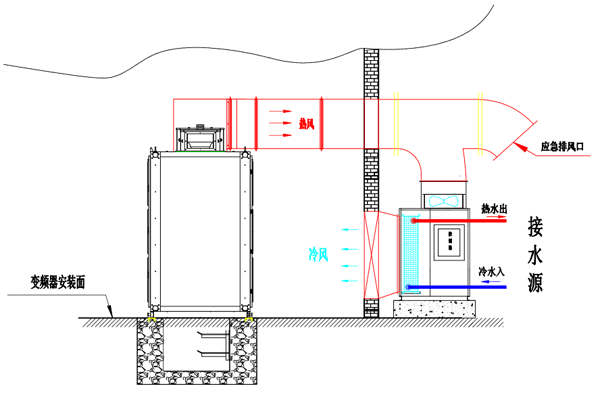

空水冷却系统结构原理图
03. 用户效益
产品可靠、高效环保、节能显著
1. 产品可靠性高，用户体验佳
主抽风机变频器自投运以来，运行一直稳定、可靠，变频器的优异性能、产品可靠性得到用户高度认可。
2. 高效环保的散热方案-空水冷却
变频器自身冷却采用空水冷却方式，空水冷却是一种高效、环保、节能的冷却系统。与传统风道冷却方案比，空水冷方案具有粉尘度低，维护量小，延长变频器使用寿命等优势;但其运行成本是同等热交换功率空调方案的1/4左右。
3. 节电率30%以上，效益明显
主抽风机作为钢厂的用电“大户”，相较于与工频方式下调节风量采用风门挡板调节，主抽风机采用变频调速控制风量后，平均节电率达30%以上，节能效益明显。
英威腾变频器在烧结主抽风机上应用相当成功，变频器的优异性能、产品可靠性完全能够满足现场的烧结机工艺需求，不仅能够实现显著地节能效果，且能够改善运行工艺，经济效益及社会效益显著。
英威腾依托多年的自动化行业的应用经验，对钢铁行业的工艺流程也具有独到的方案解决能力，GD5000系列高压变频器为采用矢量控制技术的高性能变频器，产品广泛应用于钢铁、电力、化工、市政、装备制造业等多个应用领域。
（来源：英威腾）
