■应用背景
为严格控制原料的过滤及反应温度，不但需要精确监测反应器的温度，还需精确知道循环过滤器的压力及压差，以便随时了解催化剂床层的结焦、结垢以及杂质堵塞现象的程度。现有的可用于布线基础设施，如桥架、接线盒等不能直接利用。虽然本案中的监测点与控制室之间的距离不是很远(只有80米)， 但是由于现场各种装置以及各种金属管道非常密集，重新布线没有足够空间。
挑战
•监测点与控制室的距离并不是太远，但现场的金属管道和油罐密集，属于障碍物密集的环境。
•需要一个鲁棒性极强的通信网络，才能避免现场的各种障碍物、解决多径通信的问题，确保稳定可靠的无线通信。

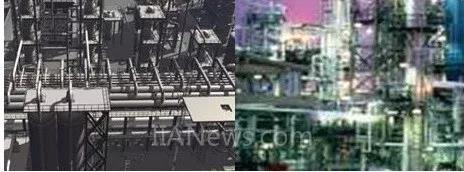

障碍物密集区
■横河的解决方案
横河的产品：
YFGW410 无线管理站
YFGW510 无线接入点(AP)
YTA510 无线温度变送器
YTMX580 多点无线温度变送器
EJX系列 无线差压/表压/绝压变送器

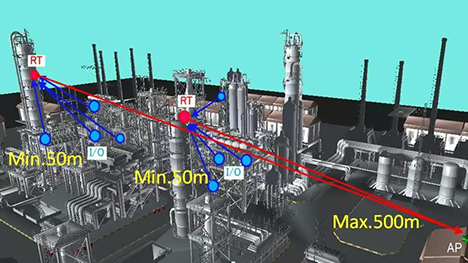

横河提供的SkyMesh无线网络将中继设备安装在控制室和监测点之间的较高位置，无线接入点安装在控制室的屋顶。

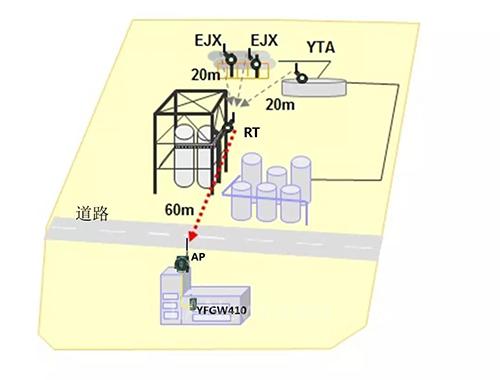

SkyMesh无线网络(AP：Access Point/无线接入点;RT：Router/中继)
无线温度变送器(YTA)和无线压力变送器(EJX)的安装示例
■客户的收益
●现场无需布线、维护简便且费用低。无线变送器使用长寿命的市贩电池，如温度变送器电池寿命约9年/5秒刷新。
●横河ISA100现场无线网络具有较高的稳定性和可靠性，各监测点到上位系统的通信延迟时间能够确定。
●现场的温度与压力信号都可以通过网关接入上位主机(如DCS、PLC等)，实现一元化管理。
横河ISA100无线解决方案，不但提供了高质量的无线温度及压力监测，同时也为客户显著节约了成本。
