欧瑞伺服在数控折弯机上的应用

　　前言

　　折弯机是一种能够对钢板按照一定角度进行折弯的设备，随着工业技术的发展，在电器、金属结构、仪器仪表、日用五金、建筑材料等行业得到了广泛的应用，折弯机在精密钣金制造行业起着十分重要的作用。折弯机可分为手动折弯机、数控折弯机和液压折弯机，本文就欧瑞传动SD20系列绝对值伺服在数控折弯机的应用做详细介绍。

　　一、数控折弯机介绍

　　伴随着计算机技术的不断发展，自动化程度在钣金加工行业也变得越来越高。现代化的生产对于产品来说提出更高的要求，通常需要满足多品种、小批量的加工目标。以往的普通折弯机在对工件进行多道折弯的时候，必须要同时对整批工件一起进行多道折弯，这样就要不停的进行上下换料的工作，工作效率低。而采用全伺服数控折弯机控制，则挡料块和滑块由伺服电机控制，从而能进行精确的行程控制，可以连续不断的对成批的工件进行多道折弯，而且可以保证同批次产品的折弯精度的一致性，极大的提高了工作效率。

　　二、欧瑞SD20伺服介绍

　　欧瑞SD20系列伺服为最新开发的一款高性能、支持总线型的伺服驱动器，同时支持全闭环、多段位置、中断定长、内置PLC等功能，主要应用于纺织、雕刻机、数控铣床、机械手臂等行业。

　　三、欧瑞伺服在数控折弯机的应用

　　3.1 数控折弯机通常有两个以上的控制轴，这里面最为重要的就是安装折弯模具的滑块。数控折弯机在折弯过程中要求低速大扭矩输出，要求伺服驱动器有较强的过载能力和优越的低速性能。该客户应用欧瑞伺服的设备为25吨小型全伺服数控折弯机ES-2508。

　　折弯部分采用SD20系列22KW驱动器+14KW绝对值伺服电机，伺服电机带动滑块上下移动对产品进行折弯。

　　该设备的特点：

　　(1)高精度，折弯深度控制精度±0.02mm。

　　(2)省电，全伺服控制自动调节电量。

　　(3)高效率比液压式驱动快2倍。

　　(4)节省空间，任意变速，任意停止，轻松应对复杂折弯工作。

　　3.2 系统调试

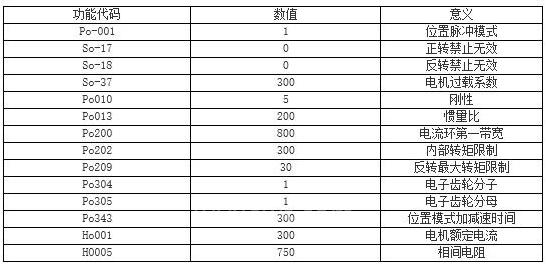

　　1)参数设置表：

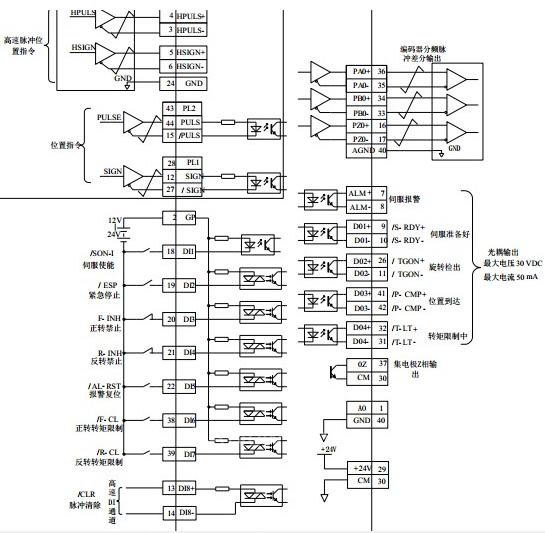

　　2)欧瑞伺服位置脉冲模式接线示意图：

　　四、结束语

　　欧瑞传动电气股份有限公司是中国率先致力于交流电机变频器和伺服研发的国家级高新技术企业之一，SD20系列绝对值伺服更是体现欧瑞传动深厚的技术储备和先进的性能与设计理念，此次全伺服数控折弯机在终端客户处加工的产品精度与加工速度得到客户认同，也为客户创造了价值，赢得客户的信赖。
