新标执行，UCMP潮起，默纳克与您一起劈风斩浪，携手而行

　　GB7588-2003 《电梯制造与安装安全规范》第1号修改单从2016-07-01日起实施，电梯需要增加UCMP系统，急您所急，想您所想，默纳克来为您提供完美、全套的产品应用方案，更为您提供相关子系统的配套认证方案。

　　一、方案特点：

　　1、功能强悍：

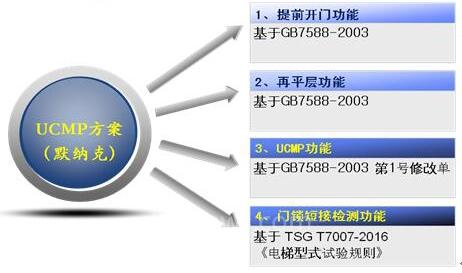

　　一套方案多种功能：

　　2、安全可靠：

　　1) 方案涉及的构成产品在全球最权威认证机构(荷兰 liftinstituut)获得“符合EN81-1 :1998+:A3: 2009”UCMP要求的认证;

　　2) 安全电路板采用进口安全继电器，品牌包括：泰科 & 欧姆龙 & 和泉。

　　二、方案呈现：

　　【方案3-1】

　　适用电梯类型

　　抱闸作UCMP制停部件，但电梯无开门运行功能的电梯。

　　如：无提前开门或再平层功能的永磁同步电梯。

　　对应的UCMP要求：自监测子系统 + 制停子系统。附：不需要UCM检测子系统。

　　方案总成：

　　默纳克只需要提供自监测子系统。

　　自监测子系统：无需增加外设产品，完全通过控制器软件实现，标准产品(程序)即支持。方案含以下三种方式：

　　1)微动开关监测 + 制动力自监测;

　　2)微动开关监测 + 制动力手动监测;

　　3)制动力自监测。

　　【方案3-2】

　　适用电梯类型：

　　抱闸作UCMP制停部件，但电梯有开门运行功能的电梯。

　　如：有提前开门或再平层功能的永磁同步电梯。

　　对应的UCMP要求：检测子系统 + 自监测子系统 + 制停子系统。

　　方案总成：

　　默纳克只需要提供检测子系统、自监测子系统。

　　1、检测子系统：MCTC-SCB-A/A1(必配) + 光电开关(选配)

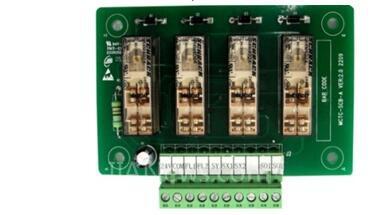

MCTC-SCB-A/A1

汇通平层光电开关

　　2、自监测子系统： 无需增加外设产品，完全通过控制器软件实现，标准产品(程序)即支持。方案含以下三种方式：

　　1)微动开关监测 + 制动力自监测;

　　2)微动开关监测 + 制动力手动监测;

　　3)制动力自监测。

　　【方案3-3】

　　适用电梯类型：

　　1、 抱闸不可以作UCMP作制停部件的电梯。如：有减速机构的异步电梯;

　　2、 抱闸可以作UCMP制停部件，但同时追设额外制停部件的电梯。如：如使用夹绳器的永磁同步电梯。

　　对应的UCMP要求：检测子系统 + 制停子系统;

　　附：制停子系统是额外增加的制停部件，如夹绳器等，且制停部件必须是可断电触发的安全部件。

　　方案总成：

　　默纳克只需要提供检测子系统。

　　检测子系统：MCTC-SCB-C(必配) + 光电开关(选配)

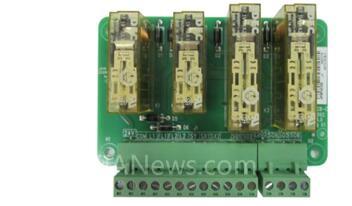

MCTC-SCB-C

汇通平层光电开关

　　MCTC-SCB-C可以控制电梯额外增设的各类UCMP制停部件(如夹绳器、夹轨器、夹轮器等)。

　　三、补充说明

　　1、 平层开关使用方案：

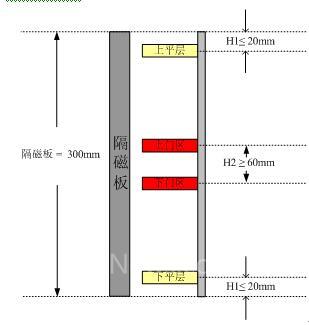

　　1) 距离数据：推荐隔磁板长度为300mm;H1 ≤ 20mm; H2 ≥ 60mm;

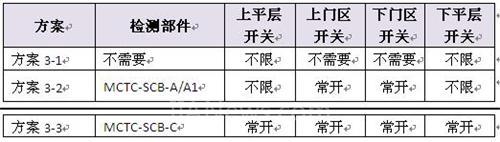

　　2) 平层开关NO/NC类型限制：

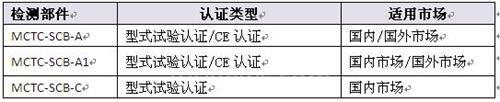

　　2、 SCB板适用范围说明：

　　3、 子系统型式试验认证：

　　GB7588-2003 第1号修改单规定，整梯厂可以为自己的电梯直接做整梯的型式试验，获取整梯型式试验报告，也可以集全三个子系统的型式试验报告，经由相关资格机构审核合格后出具整梯型式试验报告。针对后一种方式，为方便客户，帮助客户顺利的获得整梯型式试验报告，默纳克在型式试验机构已经申请并完成了轿厢意外移动检测子系统、自监测子系统的型式试验认证，客户可以直接使用该子系统产品以及型式试验报告，去为自己整梯型式试验服务。
