四方电气E580系列变频器在塑料压延机主传动控制系统上的应用

2016年05月04日

　　塑料压延机，主要用于生产各类塑料薄膜和PVC人造革等塑料制品，是塑料制品生产过程中的大型高精设备。其基本工艺原理为：将接近粘流温度的物料通过一系列相向旋转着的平行辊的间隙，使其受到挤压和延展作用，成为具有一定厚度和宽度的薄状片制品。E580系列矢量型通用变频器主要配套应用于其主传动控制系统，为各旋转平行辊提供动力源。

　　工艺要求

　　1、调速范围广，调速精度高;

　　2、低频大转矩输出与高转矩控制精度;

　　3、可分组实现联动调速与联动比例可调;

　　4、单台独立调速与分组联调之间的切换方便，满足不同产品生产工艺要求;

　　系统方案

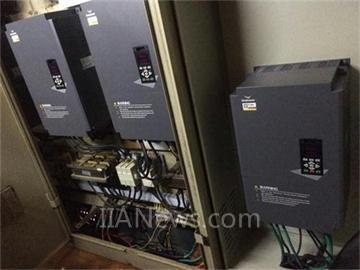

　　压延机电控系统由HMI、PLC、E580系列变频器及变频电机组成，E580变频器采用SVC控制模式驱动变频电机。HMI实现工艺参数设置和系统运行监控功能，通过执行装载在PLC内部的控制程序，根据压延工艺实时调节变频器转速，PLC通过通信方式实时监控变频器的运行和故障报警信息，保证塑料压延工艺流程流畅运行。

　　系统优势

　　1、变频传动控制系统稳速精度高，节能效果显著;

　　2、采用SVC控制模式，转矩自适应补偿性能强，胜任各产品生产工艺要求;

　　3、提高了设备自动化控制程度，降低了机械冲击，系统运行更稳定、经济;

　　4、整个控制系统电磁兼容性好，全方位的软硬件故障与报警保护，令系统更安全可靠;

　　5、E580内置MODBUS-RTU协议，方便与其他工控设备实现通信连接。
