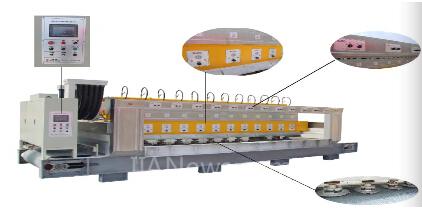

机器描述：
● 大理石抛光机用于对大理石及花岗石等毛板
● 石材表面进行磨平、抛光,也可用于陶瓷、
● 玻璃等其他硬质非金属的磨光,具有自动化
● 程度高,操作者劳动强度低等特点
机器功能说明
控制要求：
适用大理石、陶瓷、玻璃等材料的加工横梁根据板型数据自动换向; 18个磨头根据板型数据自动升降磨削; 板型检测开关状态跟着皮带动态传输;
基本要求：
伺服系统的点动、原点回归、相对&绝对定位、速度 控制、实时位置读取系统的故障状态显示、故障代码查询、故障复位等
核心要求：
板材形状的控制
横梁换向控制
机器性能要求：
加工速度:32mm /sec

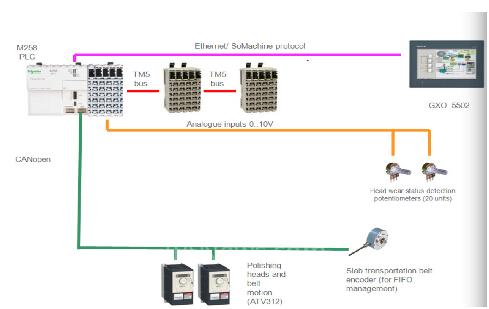

设计方案及说明：
施耐德电气整体解决方案,施耐德电气PLCLMC058与ATV312施耐德电气变频器之间采用CANopen 总线控制
采用面向对象的模块化编程思路,将18个磨头的升降控制 采用功能块方式来实现,提高了程序开发效率; 利用变频器内置自定义的斜坡功能,使横梁摆幅运动更加平稳、顺滑;
横梁摆动速度最大可到 700mm/s 皮带运动和横梁摆动均带编码器闭环控制,位置控制精度 高; 面板带变频器模拟量开关,运动过程中可无极调速,微量调节方便;
系统优点
● 控制器与变频器,触摸屏等各部件间全部使
● 用总线方式来进行联系,简化接线,节省劳动力。
● 优化客户成本结构
● 操作简单,维护方便
