康元CDE500变频器在数控机床上应用

　　概述：数控机床是综合应用集机械、电气、液压、气动、微电子和信息等多项技术为一体的机电一体化产品，在机械制造设备中具有灵活、通用、高精度、高效率的“柔性”自动化生产设备，它将加工过程所需各种操作和步骤以及工件的形状尺寸，用数字化代码，通过控制介质送入数控装置，数控装置对输入的信息进行处理与运算，指令控制机床系统与驱动元件，自动加工出所需要的工件。本文主要介绍CanworldCDE500矢量变频器在数控机床上独特的性能和优越的性价比，以及在数控机床上的成功应用。

　　Canworld CDE500变频器在数控机床应用介绍

　　Canworld CDE500系列变频器采用先进的无速度矢量控制技术，电机在低速时转矩大，运行频率在0.5Hz时具有150%的转矩输出，且速度精度高，功能齐全，能够自动侦测电机动态运转的参数并做出相应调整，以保证电机运转在最高效率状态，因此，无速度矢量变频器可以代替交流伺服系统，是机床行业最佳的选择。对客户来说由于变频器的高性价比，所以变频器在车床上使用非常普遍。

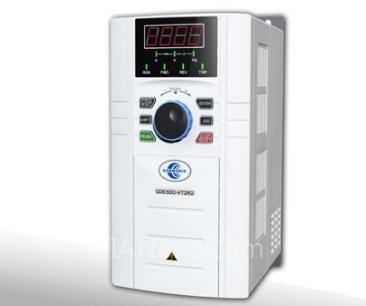

Canworld CDE500变频器图片

　　1)控制方式为无速度矢量控制，在低速转矩上满足机床主轴的需求，0.5HZ时起动转矩能够达到150%以上;

　　2) 载波频率范围0～12KHz，确保电机高静音运行;

　　3) 调速范围宽，适应不同的工艺要求(0.00HZ-300HZ);

　　4) 提供标准的0～10V或-10V-+10V模拟量接口，能够与大多数数控系统接口兼容，通用性强;

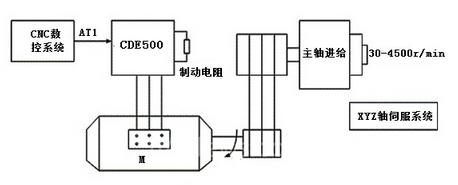

　　5)CNC数控机床控制系统图

控制系统图

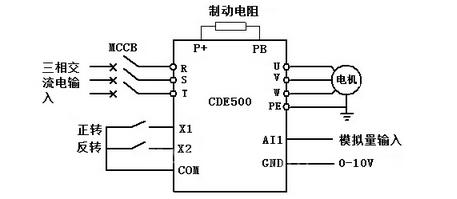

　　6)CNC数控机床电气原理图

数控机床电气原理图

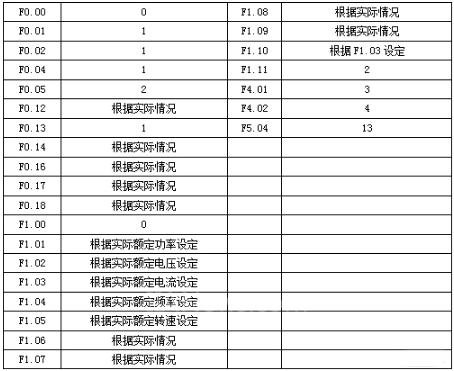

　　变频器AI1/GND端子提供与数控系统速度模拟量，AI1接数控系统模拟量接口正信号，GND接负信号，变频器运行参数如下：

　　Canworld CDE500变频器在数控机床应用的优点

　　Canworld CDE500变频器能完全能够满足机床主轴控制的要求，低转速运行输出转矩平稳，能满足不同零件的加工需要，结构简单、紧凑、可以实现真正的无级调速。此主轴的转速由外部模拟量信号来控制输出频率，在不同的加工工艺(如;粗加工、精加工等)需要不同的转速，此时可由数控系统输出不同的模拟量电压信号给变频器，实现不同的转速，同时启停信号也由数控系统控制，提高了自动化程度、延长了刀具的使用寿命，改变了以往依赖进口产品的局面，大大地降低了企业运营成本，给企业带来良好的经济效益。
