阿尔法变频器在玻璃拉丝机上的应用

　　一、概述

　　玻璃纤维拉丝机，是一种将玻璃球融化后高速将玻璃熔液拉制呈纤维丝状并按一定规律绕制成纤维卷的机械设备。拉丝部分主要是坩埚、池窑、拉丝机和温度控制系统等组成。

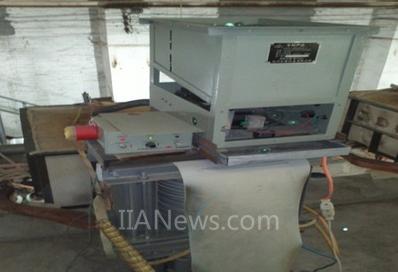

图1

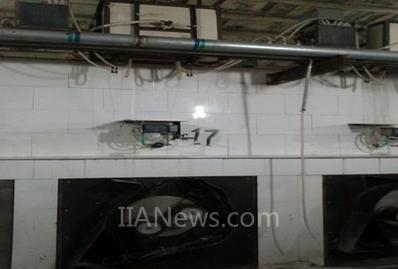

图2

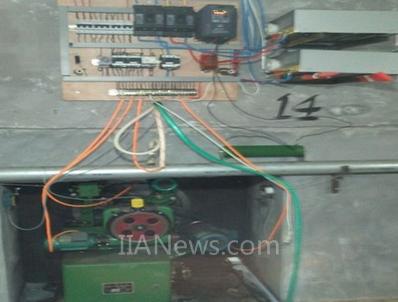

图3

　　二、工作原理

　　1、工艺流程

　　拉丝机工艺流程分为几个系统：

　　a、 漏板系统 b、喷雾系统 c、涂油系统 d、集束系统 e、卷绕系统

　　卷绕系统：卷绕系统中主要设备是拉丝机，变频器控制其中的收卷。它的主要功能是将漏板漏嘴流出的玻璃液拉伸成一定细度的玻璃纤维，并以某种排线方式将其规则的卷绕成为特定要求的原丝筒，以供下道工序使用。

[DividePage:NextPage]

　　2、变频控制

　　通过变频器的多功能端子、继电器输出端子和外部线路对玻璃拉丝机进行控制。

　　a、当检测到有设定频率及运行信号时变频器才加速运行。

　　b、通过对滞后频率的设定使得在正常情况下每拉1筒丝变频器的滞后频率达到后自由停车。

　　c、变频器以0~6550秒的减速时间减速。这样就能保证在卷径的变化下拉力始终保持不变，使得玻璃丝的粗细均匀达到生产要求。

　　d、在换卷时通过外部线路的接线使变频器瞬间断开运行信号，使得滞后频率重新计算。

　　三、系统组成

　　1、主回路图

图4

　　注：当变频器接一台或两台以上电机时，电机与变频器需直接相连，两者之间不能串接接触器或空气开关，否则会导致电流冲击过大导致变频器。

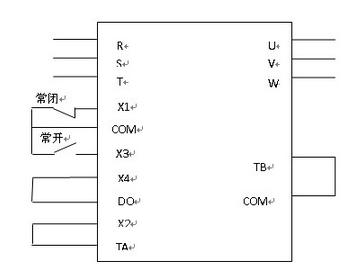

　　2、控制回路接线

图5

　　注: 1、一般拉丝机的收卷为0.75KW电机，选用2.2KWG型变频器(放大2档使用)

　　2、若自由停机过程中出现OU过压情况可以选配制动电阻

　　四、总结

　　阿尔法玻璃拉丝机系列变频器，能使变频器在独立于最大频率的基础上以0-6550S的减速时间来运行，并且系统可设定拉丝机拉一筒丝，变频器的运行频率下降范围为10Hz左右，在此范围内可通过设定递减率参数实现0-6550秒的减速时间。适应各种拉丝产品的需要。从而使得拉丝效果更加稳定，操作方法更加快捷简单，使得由于操作导致的废料降到最低。并且能对电机进行各种保护，使得生产以及人工成本大大降低，生产效果明显提高。
