易能变频器自动扶梯节能改造方案

2015年07月30日

　　设备简介

　　变频器一台、电机一台、减速机一台、中间继电器若干、光电传感开关

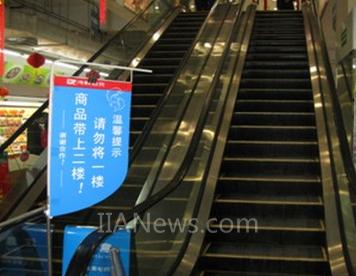

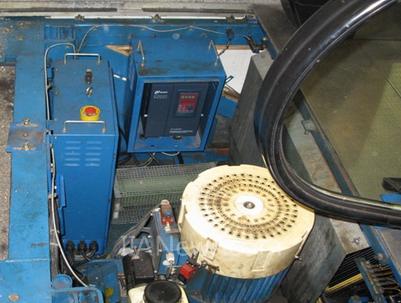

图一、扶梯实图

　　应用要求

　　随着自动扶梯在商场地铁等公共场合的不断应用，自动扶梯应用技术也不断向更节能、更舒适、性能更好的方向发展。传统的扶梯应用，不管扶梯上人多人少还是没有人，扶梯都是以额定速度运行。而一天中经常会出现扶梯上无人的情况，这样就造成很多的能量损耗，同时一直的额定转速运行也易使得扶梯各个机械部件不断磨损，增加扶梯设备的维护工作看，缩短了扶梯的整体使用寿命。

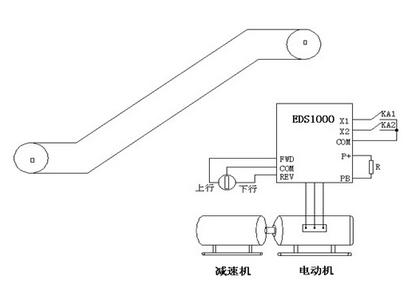

　　变频器应用在自动扶梯节能改造时，要求变频器启动运行平稳，加速性能好，启动转矩大，过载能力强。使用高性能EDS1000系列无速度矢量变频器能很好的满足此类自动扶梯的应用要求。易能变频器自动控制调速扶梯系统，采用多段速控制方式，两种运行频率，对应低速和高速。当有乘客站在扶梯上时，变频器控制扶梯以额定转速运行，而当无人时，变频器调节转速使扶梯以低速运行，达到很好的节能效果。

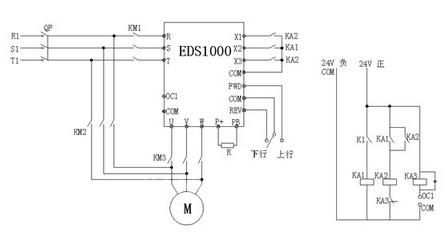

　　扶梯上下端需要各安装红外传感开关，有乘客经过时，红外传感开关被触发，变频器加速到额定转速运行，扶梯高速运行时，变频器内置计时器开始计时，若在计时的时间段，无人通过经过，计时结束后变频器自动切换到低速运行。而如果在内置计时器计时期间，有乘客经过，重新触发红外传感开关，计时器复位，重新计时。同时当变频器控制扶梯下行的时候，需要在变频器端加装制动电阻，以消耗多余的能量而不至于使得变频器母线电压过高。

　　变频器自动扶梯控制系统优点

　　该方案采用EDS1000变频器，在开环矢量控制模式下具有低频启动扭矩大、响应速度快等特点，在0.5Hz启动时其输出转矩可达150%额定转矩，完全能够满足电梯的工艺要求;

　　变频器的软启动功能可消除电机启动时的电流冲击，使得自动扶梯启动电流大幅度降低;

　　变频器为容性负载，可有效改善电机的功率因数，减少无功损耗;

　　无客流量时电梯运行速度很低，自动扶梯的机械部件磨损大大降低，设备使用寿命延长，维修费用减少;

　　变频拖动系统的启动、停止及速度转换过程平稳顺畅，舒适感较好。

　　参数设置

　　F0.00=01(频率数字给定)

　　F0.01=15Hz(低速运行频率)

　　F0.02=1(端子控制)

　　F0.08=5(加速时间)

　　F0.09=5(减速时间，加减速时间适当调整以达到舒适感)
