一、工频控制系统缺陷
锅炉给水泵是连续恒速运行的，且流量的控制是通过调节管路中调节阀和支路回流实现的，采用调节阀调节时，由于阀门开度的减小，水泵出口的压力上升，阀门两边的压差将增大，造成能量的浪费同时还易损害阀门和轴承的磨损。
锅炉的鼓(引)风机的风量随温度(负压)变化而经常产生变化的，采用阀门调节，操作不便还不易控制准确，高速运行的风机产生的噪音对环境也产生极大的污染。由于长时间高速运行，风机轴承和电机温升都很高，设备的使用寿命降低。
二、工艺要求
炉膛负压保持稳定。
汽包水位保持稳定。
三、变频控制方案
1、鼓、引风机连锁：
只能先启动引风机，鼓风机才能启动，鼓风机无法单独开启。若引风机掉电鼓风机立即停机。
2、引风机

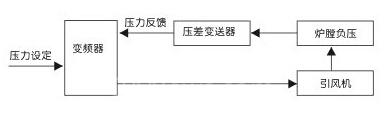

锅炉引风机闭环控制原理框图如图所示，采用微差变送器、变频器、引风机组成的压力闭环回路自动控制引风机的转速,使炉膛保持稳定的微负压。
3、鼓风机

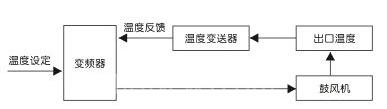

鼓风机变频改造闭环控制原理框图如图所示，采用温度变送器、变频器、鼓风机组成的温度闭环回路自动控制鼓风机的转速。
4、给水泵
给水泵变频改造闭环控制原理，采用压力变送器、变频器、给水泵组成的压力闭环回路自动控制给水泵的转速，使汽包水位保持稳定值。
5、系统有变频运行和工频运行两种方式，当变频出现故障时，可切换到工频运行。
四、变频控制优势
节能效果明显。
容易实现协调控制和闭环控制。
实现电机软起动，减小冲击电流。
降低设备运行损耗，延长设备使用寿命。
