森兰变频器在印染设备上的应用

　　1、变频器在长车上的应用

　　印染设备大多为几十米到一百多米的长车，多台电机同时带动各个轧辊、导带、烘缸和各种摆布架转动，各单元的布速必须一致，产生的绝对误差必须能很快自动纠正过来。客户将各单元的直流电机改用森兰SB70系列变频器控制的交流电机，配上自主开发的性能良好的同步板、张力同步装置、松式同步装置、非接触式越位保护装置和导带纠偏装置等，其同步性、可靠性可大大提高，升降速平稳，故障大大降低，产品质量提高，很少因电气故障而停车和出疵品。到目前，我们企业已在圆网印花机、复漂机、丝光机、定型机、皂洗机、退煮漂联合机和高温拉幅机等长车上安装使用森兰变频器八十多台，并准备一年左右将其他长车全部改由变频控制。长车变频系统控制图如图1：

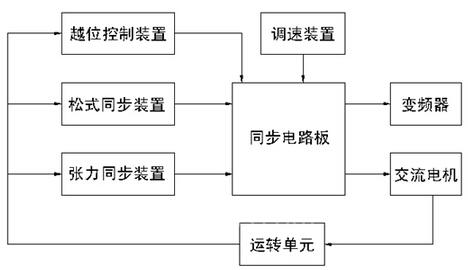

图1 长车变频系统控制图

　　2、在空调、水泵、空压机和循环油泵等负荷大且负荷变化的设备上的应用

　　这些设备电机功率较大，生产阶段一般不停车(每月停产检修一次)，但各个生产时段需要的负荷变化很大，如深夜时段负荷很小，有时甚至为零，此时设备照样按恒功率运转，电耗不变。如用森兰SB200系列变频器控制交流电机变速，保持所需水压、汽压、油压、油温、室温不变的情况下，负荷小时电机降速运行，可大大节约电能。

　　3、精确控制位移的应用

　　印染设备上的探边器、吸边器和导带纠偏装置都需要精确控制布边、导带边的位置，否则产品质量得不到保证。过去是用机械触点、霍尔元件、光电开关等检测装置控制电机或电磁阀，以调整布边、导带边的位移，虽能收到一定效果，但达不到理想的精度要求。后改用光敏电位器或组合光电开关做检测元件，利用变频器的优越控制性能，使交流电机快速启动和停止，从而精确控制布边的位置，配合我们开发的导带纠偏装置控制圆网印花机导带边的位置效果更好。系统控制图如图2示：

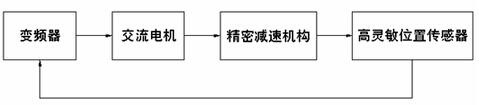

图2 系统控制图

　　4、用变频调速代替复杂而笨重的机械调速机构

　　如钢丝起毛机由一台大交流电机带动主辊、顺针辊和逆针辊转动，通过笨重的机械变速箱调整顺针、逆针辊变速，以达到好的起毛效果，调速只凭操作工的感觉作调整的依据。我们用森兰变频器调速代替机械调速，调整精确度大大提高，且有数显指示，使用效果很理想。

　　5、大电机软启动方面的应用

　　现在我们将油锅炉的引风机、鼓风机改用变频器控制软启动。

　　6、其他应用

　　我们在平网印花机的刮印单元、焙烘机、烧毛机、卷筒机和轧光机等机台上用变频调速代替原来的直流调速，设备运转平稳，故障率降低，取得了满意的效果。
