行业概述
环境污染和能源短缺是人类当前共同面临的世纪性难题。矿山在破碎选矿等过程中，会产生大量的粉尘，矿山粉尘 严重污染工作区和工厂周围环境，影响区域较大，危害工人和居民的身体健康。国家卫生部、劳动人事部、财政部和全 国总工会联合颁布的文件，已将肺癌列为工人的职业病。国家非常重视解决矿山尘污染问题，治理粉尘污染问题已成为 各矿厂刻不容缓的环保课题。另外矿山的大部分设备，目前大多工作在高能耗、低效率状态。而风机的一个特点是负载 转矩与转速的平方成正比，轴功率与转速的立方成正比。如可根据所需的流量调节转速，就可获得很好的节电效果，一 般可节电20%~50%，降低能源损耗，实现节能效果。
工艺特点
1、负载惯性大，要求启动力矩大;
2、系统稳定性要求高，每台设备都是一备一用，而且带工变频切换;
3、通过粉尘浓度检测，调节风机的风量。
工艺流程
矿山除尘风机在破碎和选矿等不工作，粉尘不多时，只需要很低的风量，为了降低除尘系统的运行成本，需要对 除尘风机进行调速。在实际运行时，由于采用进风门挡板调节，大部分的能量都被消耗在挡板上了，且挡板的开度越 小则耗能就更多。在一般情况下，采用挡板调节的风机其实际消耗功率与风量大致成正比，与风门的开度也大致成正 比，从上述工况中的风门开度及电流参数也可以看出这一点。
对运行情况进行分析，可以得出以下两点：
1、风机实际风量约为额定风量的一部分，风机远离额定点运行，其实际运行效率很低。
2、由于挡板的存在，挡板前后存在压差，消耗了很大一部分能量。 所以可以从以上两个方面改善其运行工况，减小损耗，达到节能的目的。 挡板这种调节方式虽然简单易行，已成习惯，但它是以增加管网损耗，耗费大量能源为代价的。对于大功率电机，
耗能则更大。当采用变转速调节时，其效率最高，因为风量随转速的一次方下降，而其轴功率则按转速的三次方规律 下降，而目性能最佳的调速方式则是国际上公认的交流变频调速技术。
系统配置
除尘风机系统主要配置由：电机、离心风机和控制系统等组成。 其中除尘风机控制系统是使用变频器驱动电机运行，给风机提供动力。另外，由于设备的重要性，为了设备能稳定运行，设备安装有备用启动电路，确保不影响正常生产。系统通过外部开关量控制启停，同时变频控制具有双调速 方式，可通过传感信号调速，也可通过人为设定调速或通讯上位机设定，系统具有控制方便、性能稳定可靠、操作维 护方便等特点。
[DividePage:NextPage]
系统方案选型
变频器主要用在除尘风机的运行电机上，除尘风机是二次方特性负载，其对变频器的主要的要求就是启动转矩大， 运行稳定。SAJ 8000B增强型变频器采用独特的电流控制算法，能有效抑制启停产生的电流冲击，使用变频器的矢量控 制和先直流制动再启动功能，风机启动稳定，同时有效避免风机因外力转动时启动产生过电流故障，现场使用正常， 客户非常满意使用效果，完全满足除尘风机对变频器的要求。
现场案例：
在矿厂试机，设备为除尘风机，用于破碎和选矿过程中产生的粉尘。变频器是采用两台93KW三晶SAJ8000B增强型变 频器，分别拖动2台93KW电机，加减速时间设为40S。在不生产或慢速生产时，粉尘较少，变频器通过外部检测信号，自 动降低频率运行，有效起到节能效果;当粉尘量大时，变频器以高速运行，加大除尘速度，降低现场粉尘浓度。由此， 除尘风机通过变频器控制后既能有效排除粉尘，又可以节能。设备一直平稳运行，完全满足客户要求。

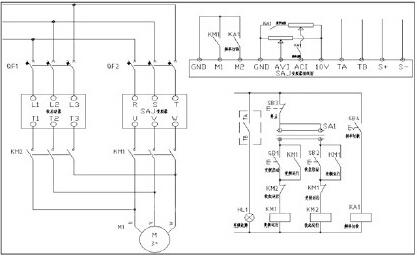

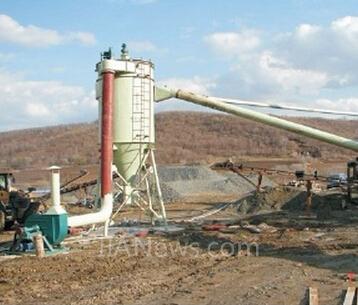

控制电气图&现场应用

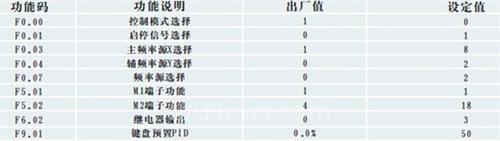

参数设定
方案优点
矿山除尘风机采用8000B变频控制具有以下特点：
(1) 网侧功率因数提高。
(2) 设备运行与维护费用下降。
(3) 电机使用寿命延长。
(4) 更完善地保护了电机。
(5) 操作简单，运行方便。
(6) 适应电网电压波动能力强。
