台安科技A510变频器在电动吊车上的应用

　　一、 前言：

　　随着电力电子技术及自动化控制技术的迅速发展，电器传动技术在现实应用的比例也越来越大。近代交流传动逐渐成为电气传动的主流。在异步电动机调速系统中，效率最高、性能最好的是变频调速系统。伴随着变频调速技术的发展，变频调速系统以其稳定的性能慢慢的取代了原有的机械调速系统。变频调速系统在电动吊车上的应用为典型的机电相结合应用实例。

　　二、 电动吊车特性：

　　1.主机：所有机件均为全密闭防尘行，拆装保养简便;

　　2.马达：采用特种专用起重马达;

　　3.变频器：采用台安A510-4060带动起重马达、台安N310-4015控制吊车整体平移;

　　4.刹车：附有油压推力刹车、电磁刹车、油压脚踏刹车;

　　5.吊钩：吊钩具有360°旋转(如：绝缘吊钩、电磁吸盘、普通吊钩、爪斗、钢卷吊具等)及防止荷物脱落之安全止扣装置;

　　6.标准：吊机全部按照工检会及CNS标准制作;

　　7.电源3φ、50/60HZ、220V/380V/440V/460V均可制作。

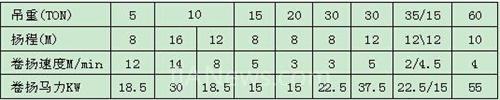

　　三、 电动吊车适用范围：

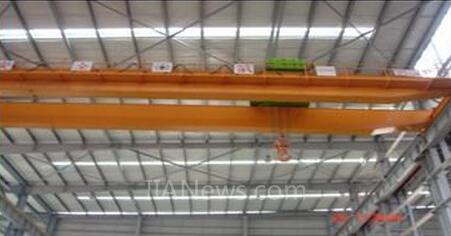

电动吊车实体图

　　四、 电动吊车简介及原理：

　　在普通型/高速型电动吊车的主吊上采用台安A510型号变频器，主要是因为此产品性能稳定、运行可靠，是机电一体化的完美结合，实现远程自动化控制。上电启动变频器，变频器启动频率由0HZ增加到1.5HZ时，A510-4060内置Relay1(TM2之R1C、R1A常开继电器)闭合，输出信号通知起重专用马达的机械抱闸松开电机，由变频器(A510-4060)带动起重专用马达带动吊物实现上升/下降，上升/下降慢速为20HZ，上升/下降快速为50HZ(如有需要可按客户需要调整上升/下降速度);当给变频器停止信号时，A510-4060内置Relay1(TM2之R1C、R1A常开继电器)复位，输出信号通知起重专用马达的机械抱闸抓紧电机，变频器频率降为0HZ，完成一次起重运动。

　　五、 结论：

　　本系统采用台安A510系列变频器，性能优势高，稳定性好，控制精度高，很方便实现了起重系统所需要的特殊输出电压、频率范围及工作要求，该控制方案良好的性能在门型起重机、架空起重机、悬臂吊车、壁走式起重机、客货升降机、防爆吊车、气动吊车及其相关工程中都有广泛的应用及优良的成果。
