富凌DZB100GZ专用变频器在管桩机上应用

　　离心成型法对电气传动设备要求较高，首先是调速范围宽，转速稳定，必须满载启动，启动力矩应在电机100%额定力矩以上;其次低速运转时间长，要求低速力矩大;由于生产工艺的要求，需要对电机进行调速。

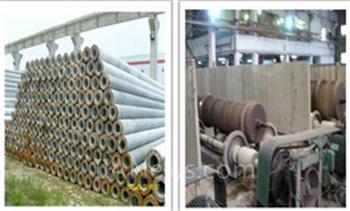

图1

　　方案详细介绍

　　管桩生产原理

　　管桩离心成型，是利用离心力、重力、粘聚力、摩擦力使游动的混凝土经过低速、低中速、中速、高速四种速度，通过布料、二级过渡、密实三个阶段，实现水泥、石、沙混合浆在钢模中的有序排列;在经过抛落、充填、排挤过程中，渐次密实，外层形成密实混凝土层，中层砂浆层，内层水泥净浆层，然后经蒸养达到C80强度等级。

　　对系统的要求

　　离心成型法对电气传动设备要求较高，首先是调速范围宽，转速稳定，必须满载启动，启动力矩应在电机100%额定力矩以上;其次低速运转时间长，要求低速力矩大;由于生产工艺的要求，需要对电机进行调速。在不同的时间，运行不同的速度，以确保管桩的产品质量，这就对设备的运行提出了很高的要求。原管桩离心成型工艺，普遍采用机械式分级调速、整流子电机调速、直流调速、电磁调速等。近年来在水泥制管设备中，变频调速被广泛使用。

　　系统控制方式

　　根据管桩机的运行方式和特点，采用DZB100GZ管桩机专用变频器，该系列变频器内置五种不同规格的管桩生产调速过程，每个规格型号可通过外部端子进行选择，具体每个规格的生产调速过程分为四段模式运行(低速 、低中速、中速、高速)，每段运行的速度(频率)和时间可根据实际情况在变频器中现场设定保存，并且能够修改。启动变频器，变频器将按照预先设置的数据运行，无需增加PLC等控制设备，就可独立完成生产过程，使用极其方便。

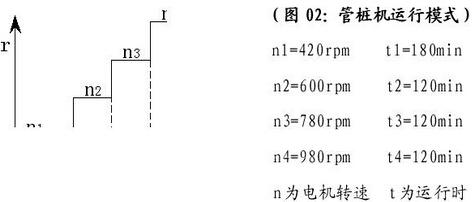

　　下图是DZB100GZ管桩机专用变频器其中一个模式运行图：

　　DZB100GZ管桩机专用变频器，具有以下特点：

　　◆ 具有自动/手动转换功能

　　◆ 五种工作模式可满足生产多种规格管桩，每个模式都有四个段速，每段速频率、时间均可以单独设置

　　◆ 可显示当前运行段速和运行时间，有加、减计时两种计时方式

　　◆ 有很好的过电防失速功能，保证起动时不会因电流冲击大而保护

　　◆ 可通过调整V/F曲线和自动转矩提升值，提高变频器的起动力矩

　　◆ 可省去传统的PLC+文本显示器控制，产品有很大的价格竞争优势

　　小结

　　本系列产品是富凌已推出多年的产品，结构简单可靠，省去了价格较高的PLC和编程工作，为客户提供了方便。通过多年的验证，DZB100GZ管桩机专用变频器运行稳定，具有接线简单方便，调试简便等优点，节电效果达到30%以上，给用户带来很好的经济效益，深受广大管桩机用户的好评。

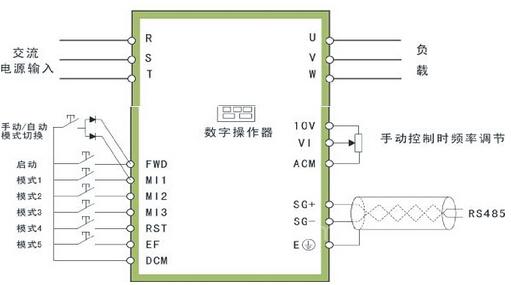

　　DZB100GZ管桩机专用变频器接线示意图(03)
