行业概述
随着人们生活水平的提高，对生活供水的要求变得越来越高，传统的供水方式已不能满足人们的要求。恒压供水成为了目前生活供水的主要部分。在供水系统中，恒压供水是指通过检测管网压力，在供水网系中用水量发生变化时，而 控制出口压力保持在设定值不变的控制方式。一般使用水泵时，选用的设备额定流量通常都超过实际需要的流量，而实 际用水过程中所需的流量会发生变化，如在楼宇供水中，白天和夜晚的用水量变化很大，采用阀门来调节流量的方式使 用较为普遍。虽然方法简单，但这种方式实际上是通过人为增加阻力的办法达到调节的目的，这种节流调节方法浪费了 大量的电能，增加了设备的使用和维护成本较高。
工艺要求和流程
恒压供水系统通过压力传感器检测管网压力，并以电压或电流(0-10V或4-20mA)的形式反馈至变频器，其内置PID通过对用户设定压力与反馈压力的比对，相应调整电机输出转速，从而达到恒压的效果。在晚上用水量极少且水压 不影响用户使用的情况下，整个系统进入休眠状态，在水压下降到一定值且保持该压力超过一定时间后能自动唤醒系统。

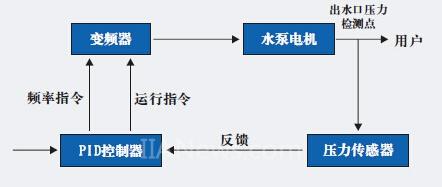

图1 变频恒压供水系统图

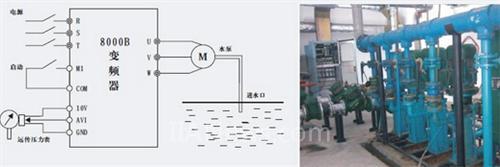

控制电气图&现场应用

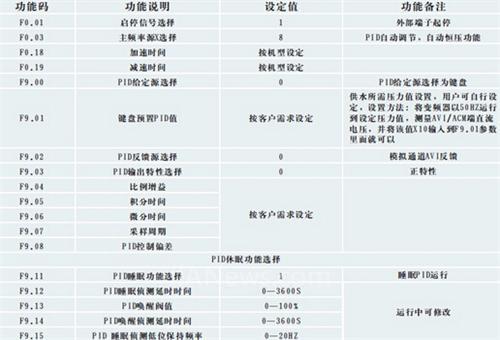

参数设定
方案优点
1.内置PID功能，可根据用户实际用水量，自动进行水压检测，实现恒压供水。
2.内置休眠功能，在用水量小且不影响用户正常使用情况下，变频供水系统可自动进入休眠状态，水压降到一定值时水泵可自动唤 醒，满足节能降耗要求。
3.可实现管网压力恒定，避免了传统供水中压力过大造成管网破裂及水龙头共振现象。
4.无需供水水箱，占地空间小，投资成本低，同时避免了水质的二次污染。
5.起动平滑，对电网及电机水泵冲击小，避免了水锤现象，大大增加了水泵的使用寿命。
