四方电气V350变频器在复合机上的应用

　　一、前言

　　复合机是包装印刷行业中重要设备，是将两层或两层以上相同或不同的材料如布和布，布和纸，布和人造革以及各种塑料、橡胶片材卷材把它们加热到溶化、半溶化状态或者用一种特制粘合剂复合为一体的机械。在很多经济型复合机中还是采用滑差电机作为上胶电机和复合电机的首选，导致耗能大、维护繁琐、转速不稳。

　　二、复合机介绍

　　一般说的复合机是指家纺、服装、家具、汽车内饰及其它相关产业中一种复合设备，主要用于各类布料、皮革、膜、纸、海绵等二层或多层的贴合生产工艺。具体又分为有胶复合和无胶复合，有胶复合又分为水胶、PU油胶、热熔胶等，无胶复合工艺多为材料之间直接热压粘合或用火焰燃烧复合。

　　常见的复合机的分类有：喷胶复合机、胶点转移复合机、火焰复合机、网带复合机和双胶复合机。

　　三、复合机工艺及电气方案

　　以V350在上海某机械厂生产的喷胶复合机应用为例。

　　喷胶复合机一般的工艺步骤是：上胶→复合→输送→开幅→放膜→收卷，适用于纺织品、无纺制品、透气膜等织物之间的复合。

　　喷胶复合机分别由上胶部分、复合部分、输送部分、开幅部分、放膜部分和收卷部分组成：

　　上胶电机由一台3KW电机控制，两台复合辊分别由两台4kw电机控制，输送由一台3kw电机控制，开幅由两个1.5kw电机控制，放膜由一台1.5kw电机控制;收卷电机由一台1.5kw电机控制。

　　本方案中采用了四方电气V350变频器进行控制各电机转速。四方电气V350变频器是一款高性能矢量型控制变频器。不仅具有较高的低频力矩，优良的调速精度，而且对电机还具有过压过流等保护功能。通过设置变频器的运行模式，即可使系统获得非常平稳的恒线速度控制效果。

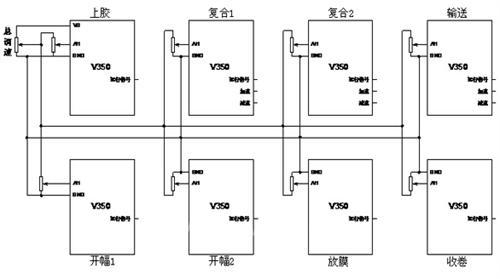

　　喷胶复合机系统配线图：

　　系统方案说明：

　　1、上胶、复合、输送、开幅、放膜和收卷为独立启动和停止;

　　2、系统中设定一个总调速，可调整所有电机的转速;同时，各电机也单独对应设置了电位器，可对电机转速分别进行微调;

　　3、复合部分、输送部分还具有加速、减速、正常运行速度切换功能;

　　4、变频器为开环矢量控制模式，保证系统在低频段的稳定性。

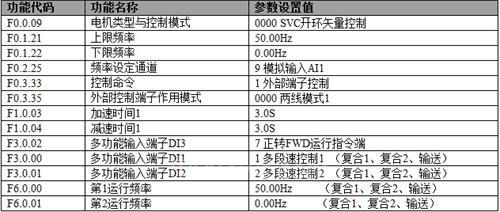

　　变频器参数设置：

　　四、系统方案优势

　　1、系统速度响应迅速,电机之间运行同步，保证了复合材料的恒张力传送。

　　2、电机加减速过程平缓，降低了设备故障率。

　　3、四方电气V350变频器能低速稳定性好，可在0.3HZ以上平稳运行。

　　4、系统操作运行方便，节点少，调试简单，方便维护。

　　五、总结

　　该复合机系统方案从投产以来，已在上海客户现场正常运行半年多。实践证明本方案具有良好的电机同步控制性能，使线速度保持一致，实现了复合材料的恒张力传送，使复合材料在生产过程中松紧度一致，提高了复合产品质量和产量。
