针对油田注水泵电机有的采用自藕降压启动控制，启动冲击电流大，运行稳定后注水泵长期工作在工频50HZ条件下，压力大小由阀门调节，浪费了大量的电能。为了达到节能和可靠的目的。阿尔法公司根据多年在油田的现场经验，特地推出油田注水泵专用变频器及其控制系统。
技术特点
采用世界最先进的IGBT功率模块，输入电压范围容许额定电压的20%上下波动，适合油田这种电压波动大的场所。变频器内置PI调节器和简易PLC，使注水泵很容易形成闭环系统便于控制和维护。
改造方案
采用一台变频器控制2-3台水泵电动机，最大电动机的功率为变频器功率45KW。
控制过程为：用水量少时用变频器1号泵，进行恒压供水。当水量逐渐增加1号泵的工作频率接近50HZ时，将其电动机切换成工频电源供电。同时将变频器切换到2号泵上，由2号泵进行补充供水。反之，当用水量逐渐减少，即2号泵的工作频率已降为下限频率，而供水压力任偏大时，则关掉1号泵，同时迅速升高2号泵的工作频率，并进行恒压控制。
工作原理：在二次控制线路上注水泵压力给定量由1-3K电位器给定，而压力反馈值由压力变送器以4-20MA电流形式从IS端输入，实行闭环控制。变频器的启动和停止由FWD、XI、COM端子组成三线式运转模式且为双工控的逻辑启停。FM和GND接出0-10V直流电压表以观察变频器的输出频率。A，C接入闪光报警器，一旦变频器出现故障及时报警。

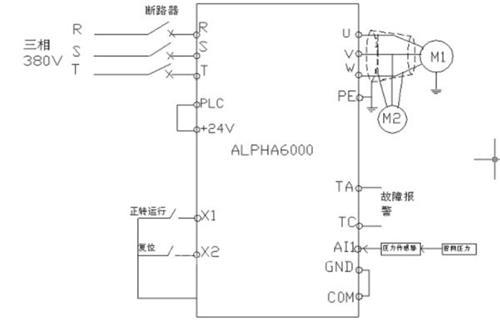

原理框图
