新时达AS800高压变频器面向于再生能源垃圾处理的解决方案

　　应用项目：上海老港再生能源利用中心日焚烧处理城市生活垃圾3000吨，配套先进的烟气处理系统以及发电设备，是亚洲最大的生活垃圾处理设施之一，也是环保要求最高的设施之一。工程于2010年8月开工建设，2013年5月建成并投入试运行。项目投产后，在年处理生活垃圾100万吨的同时，年发电量能达到约2.5亿度，年上网电量约2亿度。垃圾焚烧后的炉渣将进行综合再利用，如填埋场覆盖材料、制砖、铺路基等。

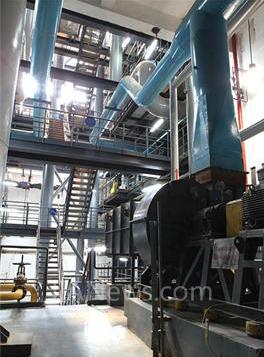

锅炉冷凝塔

　　该项目使用新时达AS800系列高压变频器13台，其中一次风机4台，给水泵6台，循环水泵3台。

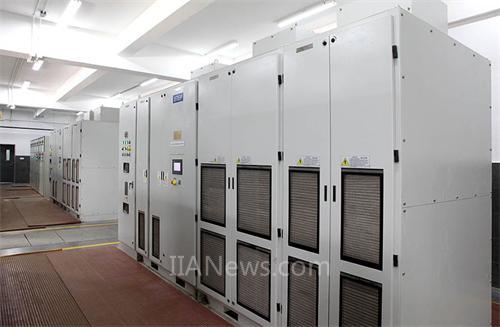

现场高压变频器系统

　　AS800高压变频器技术特点如下：

　　﹒机械的理想动力：输出电流中含有的高次谐波成分极其微小，由此产生的脉动力矩对轴系统的影响力可以忽略不计，减少了电机的震动。

　　﹒多种曲线选择功能：由于密炼机机械是多级传动机构，不同的机械会有不同特性，提供多种曲线算法以适应不同的机械工艺要求。

　　﹒高压变频必须满足现场水泵负载要求，以及动态响应快速制动运行的需要。

　　﹒以变频器调整电机的转速来调整水量，使电机输出的功率与水量需求基本上成正比关系，始终使电机高效率工作，以达到明显的节电效果。

　　﹒系统具有自动控制旁路柜，可为配置炉前操作台提供足够的接点。

　　﹒系统具有变频和工频2套控制回路，具有单模块旁路功能，增加变频器冗余能力。

　　﹒使电机起动、加载时的电流平缓上升，没有任何冲击;可使电机实现软停，避免反生电流造成的危害，有利于延长设备的使用寿命。

　　﹒通过移相整流变压器极大地抑制了网侧输入谐波电流，通过多级H桥功率单元级联的方式实现电压叠加，得到几近完美的高压正弦波输出，可直接驱动高压电动机，无需加装任何滤波器。

　　﹒由于电机在高效率状态下运行，功率因数较高，降低了无功损耗，节约了大量电能。

再生能源利用中心

　　应用效果分析：

　　(1)节约能源

　　变频器控制的风机水泵与传统控制的风机水泵比较，节约能源是最有实际意义的，根据现场原料量需求情况调节风机水泵的转速是经济的运行状态。

　　(2)运行成本降低

　　传统风机水泵的运行成本由三项组成：采购成本、维护成本和能源成本。其中能源成本大约占风机水泵运行成本的60%。通过能源成本的降低，再加上变频起动后对设备的冲击减少，维护和维修量也跟随降低，所以运行成本将大大降低。

　　(3)延长风机水泵的使用寿命

　　变频器从0Hz起动风机水泵，它的起动加速时间可以调整，从而减少起动时对风机水泵的电器部件和机械部件所造成的冲击，增强系统的可靠性，使水泵的使用寿命延长。此外，变频控制能够减少机组起动时电流波动，这一波动电流会影响电网和其它设备的用电，变频器能够有效地将起动电流的峰值减少到最低程度。

　　(4)降低设备噪声。

　　根据风机水泵的工况要求，变频调速改造后，电机运转速度明显减慢，因此有效地降低了风机水泵运行时的噪声。

　　(5)节能效益说明

　　根据现场的运行情况分析，现场加变频的用电量与不加变频的用电量相比，节能率在20%以上，给用户带来巨大的经济效益。
