阿尔法变频器在针织大圆机上的应用

　　一、概述

　　针织大圆机，学名针织圆形纬编机(或者叫做针织圆纬机)。

　　由于针织大圆机的成圈系统(企业里称作进纱路数，简称路数)多，转速高、产量高、花形变化快、织物品质好、工序少、产品适应性强，所以发展很快。

　　二、针织大圆机结构

　　针织大圆机是由机架、供纱机构、传动机构、润滑除尘(凊洁)机构、电气控制机构、牵拉卷取机构和其他辅助装置构成。电气控制系统由控制面板由微型计算机以及高度集成的控制电路组成，参数设定方便，按钮操作可靠，信息显示直观。而传动机构是由变频器控制无极变速电动机。电动机采用三角带或者同步带(齿形带)带动主动轴齿轮，，同时传递给大盘齿轮，从而带动针筒载着织针运转，进行编织。主动轴伸到大圆机上面，带动送纱盘按量输送纱线，要求传动机构运转平稳，无噪音。变频器是电动机(马达)交流控制系统重要的部件，可以通过控制输出频率达到改变电动机转速的目的。转速可以调节范围广，启动、停止、慢行性能由参数设定，可以做到迅速、平稳，避免冲击。

　　三、接线图

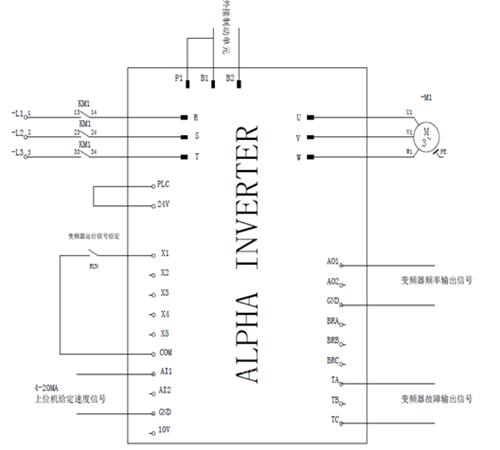

　　根据现场要求，我们做了如下接线：

　　四、应用或改造效果

　　1、能耗制动+直流制动快速停机，完全胜任特殊工艺要求;

　　2、根据工艺要求调节控制面板的模拟量频率给定信号来改变针织速度，操作简单，提高了产品质量和生产效率;

　　3、寸动频率和加减速时间均可以自由定义，使调针更简单、快捷;

　　4、低频转矩大，运行稳定，避免了变频器不必要的故障报警

　　五、接线注意事项

　　1、变频器的控制回路的控制线必须采用屏蔽线并且远离主回路接线，屏蔽线仅一端接地。

　　2、为防止意外事故发生，接地端子E 必须可靠接地(接地阻抗应在100 赘以下)，否则会有漏电状况发生。

　　3、电机容量应等于或小于变频器容量。

　　4、主回路配线时，其线径规格的选择请按照国家电工法规有关规定进行。

　　5、为尽量减少电磁干扰的影响，电磁接触器要远离变频器，或加装浪涌吸收装置。

　　6、勿将交流输入电源R\S\T端子接到变频器输出端子U\V\W。

　　六、此工况变频器的日常保养和维护、注意事项等

　　1、外接制动电阻规格必须与变频器功率相匹配;

　　2、能耗制动时电阻将会发热，请勿触摸电阻，以防灼伤;

　　3、频繁制动将导致柜内温度升高，注意控制柜的通风，并定期检查制动电阻阻值性能;

　　4、应用环境织物纤维较多，容易堵塞变频器散热风道，影响散热效果，应定期清理。
