台达E系列变频器在自动定时空调送风系统上的应用

　　基本介绍

　　一般空调系统的风箱,会随着空调被启动后,就会一直被开着,业者为了省用电量,因此要求设计有PLC自动控制的功能,让其每日运转9 小时,台达E-系列变频器的内含PLC 功能, 可满足客户的设备应用须求。

　　设备介绍

　　客户使用台达变频器VFD-E 系列3HP，配合其外部的DI 输入点，去控制变频器内置PLC 的启停专用指令，从而间接启动变频器的启动与停止，正转或反转功能, 当PLC 的运转时间有差异或停电的状况,可利用外部的可调式旋钮校正误差的运转时间。

　　控制说明

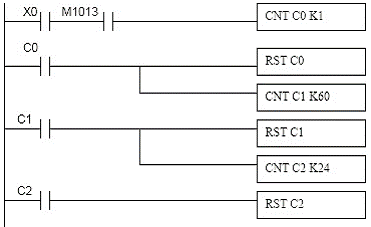

　　1. VFD-E 系列变频器的内置PLC 是无万年历的功能,因此必须由PLC计时指令与计数指令,以程序来组成24 小时的计时功能,程序如下：

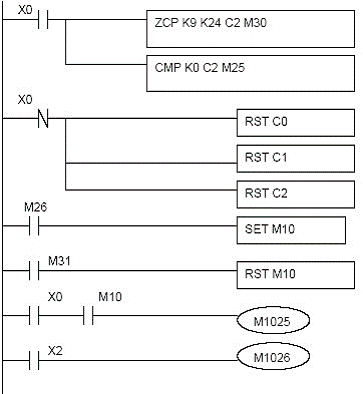

　　2. 利用ZCP 比较指令, 当系统启动超过9 小时后自动关闭变频器,经过15小时后变频器又自动启动,程序中特M,M1025 为变频器的启动/停止,M1026 为变频器的启动/停止,程序中,当C2 在K9~K29 时,启动M31,去清除M10,变频器停止,程序中,当C2 大于K0 时,M26 启动,变频器启动。

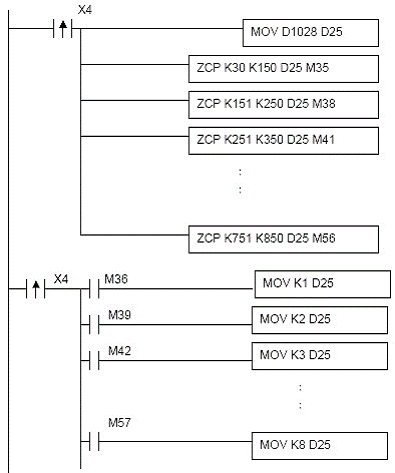

　　3. 当系统停电或系统时间有误差时,VFD-E 系列有外部模拟旋钮有调整特D1028 内部的值,达到由外校正时间的功能

　　(1).当D 25 的值在K30~K150 之间, M36 动作,将K1 搬至C2,即可成为已经运作1 小时

　　(2).当D 25 的值在K150~K250 之间, M39 动作,将K2 搬至C2,即可成为已经运作3 小时

　　(3).第3~9 小时,依上例以此类推。

　　应用规划及效果

　　台达 VFD - E 系列变频器的使用范围，除了上例中的使用空调风车使用，更广大地适用于各种行业与设备，如烤箱的控制风速，停车栅栏的进入车次的计数，搬运机械，金属加工，磨床、钻床，木工机床等等，为客户提供方便并节省系统上的成本。
