欧科变频器在吹膜机上的应用

　　一、引言：

　　吹膜机是将塑料粒子加热融化再吹成薄膜的机械设备，产品广泛应用于液体包装、印刷基材、出口产品包装、工业品包装以及食品、水果、服装、纺织品、日用品的民用工业品包装等领域。

　　二、公司介绍：

　　瑞信xxx机械厂是一家集开发、设计、生产、销售、服务于一体的吹膜机厂家。本企业凭着先进的技术、务实的精神、全面的质量管理、配套的设备，取得了显著的成绩。 瑞华印刷管理创新，技术创新，产品创新是企业不懈的追求，本厂在造精品、创名牌过程中，把产品质量放在首位，加大质量考核制度，以质量为保证，诚信经营，强化主动服务，强化技术改造力度，加大技术改技措的投入，加快新产品的开发制造速度，以高品质的产品和高质量的服务回报用户。

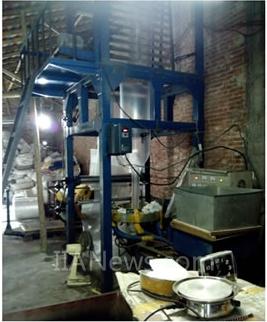

　　三、用现场及设备：

　　四、应用现场工艺要求：

　　要求电机启动、停止平稳，避免太大的机械冲击;低频力矩要大，能在一定范围内平滑调速，以适应不同规格的产品;性能稳定，工作可靠。

　　五、利用何种功能解决此应用要求：

　　利用欧科传动PT200系列变频器多功能输入端子DI2控制启停，合理设置转矩提升量，再加上欧科变频器的逐波限流功能和电流限幅功能，提高了运行的可靠性和稳定性，AI1外接电位器调速，不同的加工件采用不同的速度，产品适应性广，完全满足用户需求。

　　六、电气接线图，参数设置：

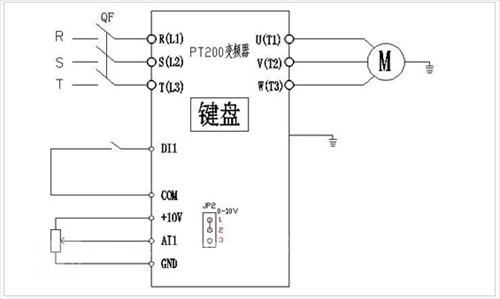

接线图

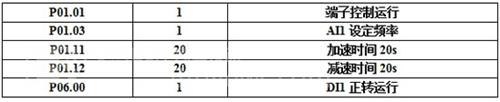

参数设置如下表

　　七、此工况变频器的日常保养和维护、注意事项等：

　　1. 变频器的控制回路的控制线必须采用屏蔽线并且远离主回路接线，屏蔽线仅一端接地;

　　2. 为防止意外事故发生，接地端子E 必须可靠接地(接地阻抗应在100 赘以下)，否则会有漏电状况发生;

　　3. 电机容量应等于或小于变频器容量;

　　4. 主回路配线时，其线径规格的选择请按照国家电工法规有关规定进行;

　　5. 为尽量减少电磁干扰的影响，电磁接触器要远离变频器，或加装浪涌吸收装置;

　　6. 勿将交流输入电源R\S\T端子接到变频器输出端子U\V\W。
