一、引言：
车床加工系统是国民生产制造业中不可缺少的重要部分。主轴需要变频器调速，变频器的输出转矩直接影响切削能力以及零件的加工质量，数控车床计算合理的切削速度，通过PLC系统给定变频器一个频率(模拟量调速)使主轴达到一个合理的转速，保证加工质量，提高工作效率。
二、公司介绍：
开封某锚具是开封当地一家专门从事零件加工的公司，主要设备有数控车床，钻床，磨床，铣床，锯床。目前公司有员工10多人，每年的九十月份是公司最忙的时候。

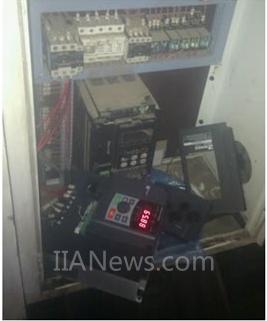

三、用现场及设备：
四、应用现场工艺要求：
要求变频器输出转速与给定转速吻合，转速差不能超过100rpm，加减速时间设置2S，快速响应，频繁启停，最大输出120Hz.。
五、利用何种功能解决此应用要求：
使用欧科变频器，主轴转速由PLC系统给定，通过AI1 模拟量输入端子0-10V调节变频器输出频率，加减速时间设置为2S，最大输出频率与频率上限设置为120Hz。
六、电气接线图，参数设置：

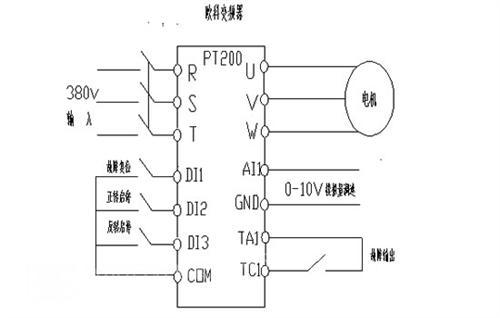

接线图
参数设置如下表
七、此工况变频器的日常保养和维护、注意事项等：
1、 变频器、电机应有良好的接地;
2、 控制线应采用带有屏蔽层的线缆，并将屏蔽层可靠接地，不宜与动力线捆扎在一起或平行走线，防止干扰;
3、 现场潮湿的环境，应保持变频控制柜良好的通风。
