一、引言：
PVC扣板是以聚氯乙烯为基料，加入一定量抗老化剂、改性剂等助剂，经混炼、挤出、真空吸塑等工艺而制成。PVC扣板主要用于厨房、卫生间的吊顶装饰，具有质量轻、防潮湿、隔热保温、不易燃烧、不吸尘、易清洁、可涂饰、易安装、价格低等优点。
二、公司介绍：
浙江某装饰材料有限公司，厂房占地面积15000平方米。公司是一家专业生产钢化塑料扣板、铝塑板以及光固化涂料的企业。公司注重人才的发展和团队凝聚力的建设，拥有一流的生产技术和管理人才，先进的工艺和现代化设备，公司拥有180人的员工队伍，20条扣板生产线和1条铝塑板生产线。本着“诚信、创新、责任”的经营宗旨，已经发展成为了国内一流的塑料扣板和铝塑板生产销售的综合企业。

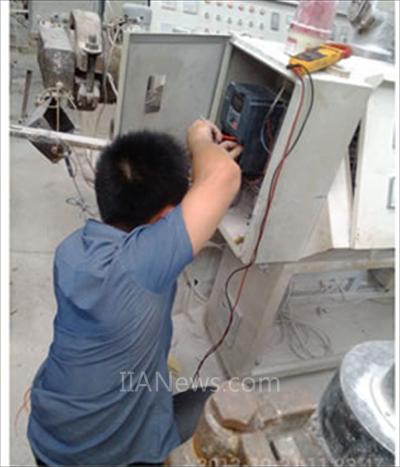

三、用现场及设备：
四、应用现场工艺要求：
聚氯乙烯等基料经过螺杆加热匀速挤出，再经由真空吸塑，然后由牵引电机匀速地牵引，再由气动手臂裁剪成不同长度。牵引电机由变频器来控制，牵引的快慢，决定着产品的好坏。一般在真空吸塑出来的部分安装有一个光电传感器，传感器根据信号的有无输出高低电平(不同类型的传感器输出信号可能不同)到变频器，变频器经过计算和判断，对输出频率做出相应的调节。控制分手动和自动。开机生产时，先将开关打到手动，由外接电位器控制牵引电机的速度，准备就绪后将开关打到自动，此时，如果光电传感器检测到有(没有)物体时发出一个低(高)电平给变频器，变频器经过计算和判断，在当前输出频率的基础上加(减)2Hz，接着开始UP(DOWN)上升(下降)，在UP(DOWN)的过程中，光电传感器没有检测到物体时输出一个高电平给变频器，变频器经过计算和判断，在当前输出频率的基础上减2Hz，再开始DOWN下降，当UP(DOWN)的时间超过设定的时间后继电器动作输出信号，由此循环不已。要求跳跃频率、UP/DOWN超时的时间、UP/DOWN速率均可以自由设置，以满足不同产品的生产工艺要求。要求变频器动态相应时间快，运行稳定。
五、利用何种功能解决此应用要求：
欧科传动PT200系列扣板机专用变频器，利用欧科传动软件独有的特殊算法，能满足扣板机特殊的工艺控制要求，参数设置更为灵活，控制线路更加简单，产品适应性广。DI1控制变频器的启停，DI3接光电开关的输出端，进行UP/DOWN控制，DI4为手动、自动切换开关，手动时电位器调速，自动时UP/DOWN控制。手动转到自动、UP转DOWN、DOWN转UP的跳跃频率可以通过参数自由设置;通过灵活设置FDT电平检测值与滞后值可以达到UP/DOWN超时报警输出功能;UP/DOWN速率根据生产工艺要求自由调整，使得控制更加人性化。
六、电气接线图，参数设置：

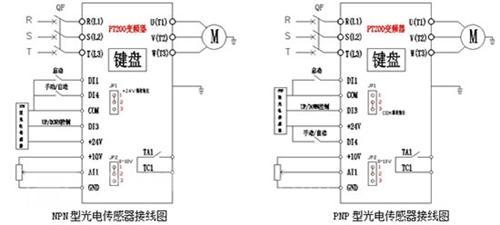

接线图
参数设置如下表
七、此工况变频器的日常保养和维护、注意事项等：
1、 此工况灰尘很多，应定期清理变频器和控制柜灰尘;
2、电机牵引速度较低，应考虑电机的低频散热能力;
