分盘绕线机电气传动控制方案
工艺要求
1.分盘绕线机用于将大卷的线材，按设定的长度卷绕小盘上并精密排列。
2.要求收线长度到达后停机换卷，线材分盘绕线过程张力恒定。
3.传统的方案是采用计米表做定长控制。
系统配置
大盘放卷电机：EM319系列动力收放线专用变频器，电流型矢量控制，内置制动单元，根据电机功率外接制动电阻。
张力电位器：检测张力动滑轮的位置，保证张力恒定。
小盘收线电机：EM300系列全能矢量控制变频器，电流型矢量控制，内置制动单元，根据电机功率外接制动电阻。内置高速脉冲输入接口，可进行定长控制，无需计米表。
光电传感器：导线轮每转一圈，光电传感器发出一个脉冲信号，给SINE300变频器高速脉冲输入接口。
其他配件：定滑轮、动滑轮、张力配重装置、上下限行程开关等。

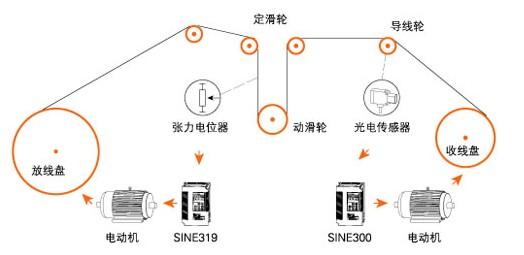

分盘绕线机原理图
系统特点
1.系统结构简单，无需其他控制单元，只需两台变频器即构成完整的系统。
2.收卷变频器定长停机控制，无需计米表，节省客户成本，提高产品附加值。
319动力放线专用开环矢量变频器，只需按说明书正确接线即可开机正常工作，能自动跟踪收线的线速度，保持张力恒定。
