石膏板生产中的添加剂配比
● 为泡沫发生器配备电磁和科里奥利流量计
● 高精度地测量硅胶、皂液、水、增塑剂和蜡的流量
● 基于 PROFINET，快速传输多种测量参数(流速、密度、温度等)的数据
● 减少布线和安装费用
背景
土耳其的 MMM ERBA Makina 公司，为石膏和石膏板制造商设计和建造高科技的交钥匙解决方案。其中，该公司专门设计和制造计量和配比系统 — 例如，用于泡沫发生器。
测量要求
泡沫的产生，对石膏板的生产至关重要。泡沫发生器将表面活性剂水溶液与压缩空气混合，然后送入连续的搅拌器，加入到水/石膏浆液中。随后，混合浆液被注入由两片活页组成的移动皮带上，直到定型为所需的宽度和厚度，并被切割成板材。随后，对这些石膏板进行干燥和深加工。
为了达到预期的成品品质，需要精确地配比并混合产生泡沫的各种添加剂。MMM ERBA Makina 为某家石膏制造商，设计了一套泡沫发生器的交钥匙工程;因此，需要前沿的工艺仪表，精确地对水、硅胶、皂液、增塑剂和蜡等添加剂进行配比。
科隆解决方案
科隆提供了各种流量计，用于测量不同类型添加剂的配比。为泡沫发生器所配备的仪表如下：
● 6 xOPTIFLUX 1300 C：三种安装尺寸(DN10、DN15 和 DN40)的电磁流量计，采用 PFA 衬里，用于测量混合物和工艺水的流量。鉴于安装空间的局促，所以，为客户推荐了节省空间的夹持型连接。
● 2 xOPTIFLUX 4300 C：为严苛的应用与腐蚀性化学品，提供了 DN6 的电磁流量计，用于增塑剂的配比。再次选用了耐腐蚀的 PFA 衬里。
● 2 xOPTIMASS 3400 C：科里奥利质量流量计，专门用于小流量和配比的应用。因此，它被用于精确地测量低流速的皂液。测量管的尺寸极小，直径仅 3 mm。
● 2 xOPTIMASS 6400 C：用于严苛工艺应用的高性能科里奥利质量流量计，用于精确地测量硅酮的流量。结构为不锈钢双弯管，口径为 DN10。
● 2 xOPTIMASS 7400 C：单直管科里奥利质量流量计，测量高粘度介质的理想选择;DN15 不锈钢测量管，用于精确地测量蜡的流量。与其他的科隆质量流量计相同，OPTIMASS 7400 集成了密度和温度的测量功能。
所有的电磁和质量流量计，都选配了 PROFINET 通信，能够快速地传输每台仪表的所有读数和诊断信息。
客户利益
科隆所推荐的流量计令客户感到满意。电磁和质量流量计，满足了精确配比的要求，甚至是难以测量的液体，如粘稠的蜡。通过这种方式，客户可以从流畅精简的运行、以及泡沫原料的高效利用中受益。借助 PROFINET，每台流量计都数字化地接入控制系统。实现了仪表和过程相关信息的快速数据交换。例如，OPTIMASS 科里奥利质量流量计，可以同时传输流速、温度、密度和其他读数。借助 PROFINET 的通信，不仅帮助客户减少了布线，还节省了流量计安装调试的时间和精力。
科隆产品

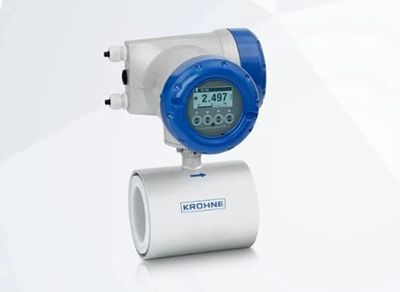

OPTIFULX 1300
电磁流量计，适用于 OEM 应用、配比系统和紧凑型撬装
● 宽量程的双向流测量(量程比 1000:1)
● 紧凑轻巧的夹持型结构，节省安装空间
● 标准测量精度：±0.3% 或 ±1mm/s MV
● 丰富的传感器和工艺过程自诊断功能(包含 NE 107)
● 增强型 PFA 衬里：表面光滑、出色的耐化学腐蚀性
● 测量管截面对不含磨损性固体颗粒的泥浆无阻碍
● 免维护
● 可使用 OPTICHECK 服务工具，进行现场核查

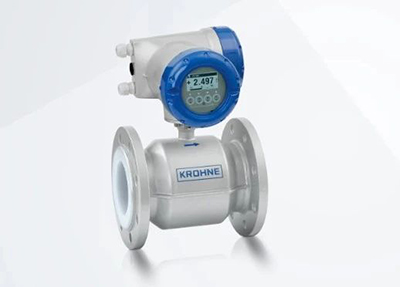

OPTIFULX 4300
电磁流量计，适用于高端的过程和贸易交接级应用
● 宽量程的双向流测量(量程比 1000:1)
● 可选专利的虚拟接地方式：无需接地环
● 丰富的流量计和工艺过程自诊断功能(包含 NE 107)
● 可用于危险区域：ATEX、IECEx、NEPSI、FM、CSA、EAC、INMETRO
● 标准精度：±0.2% 或 ±1mm/s MV
● 贸易交接认证：OIML R49、OIML R-117、MI-001、MI-004、MI-005
● PTFE、PFA、ETFE、硬橡胶、软橡胶或聚氨酯衬里：出色的耐化学腐蚀和耐磨损性能
● 多种电极材质可选
● 如需特殊的设计、尺寸、内径长度和衬里厚度，请咨询
● 可选仪表外部涂层，用于海上平台或埋地式安装(符合 ISO 12944)
● 全通径的设计结构：无可动部件、无磨损、无压损
● 可使用 OPTICHECK 服务工具，进行现场核查
OPTIMASS 6400
科里奥利质量流量计，适用于严苛的过程应用
● 双弯管设计
● 含气管理系统(EGMTM)：即使介质中含有空气和气体，也能保持测量
● 市场上为数不多的科里奥利质量流量计，即使在SIL的安全相关的应用中，可以安全地通过无线的 Bluetooth® 蓝牙或远程的 HART® 进行通信
● 通过安全的无线 Bluetooth® 蓝牙通信连接(<20 m / 65.6 ft)，实现对仪表的调试、验证、诊断和检测
● 遵循 IEC 61508-2010 的 SIL 2/3 认证，口径最大 DN200 / 8″
● 依照 Proof Test Coverage(验证测试覆盖率)的部分验证测试覆盖率达到 82%
● 快捷全面地数字量信号处理
● 集成温度测量功能
● 优化的分流器以降低压损
● 高精度的质量、密度和体积流量测量(可选 ±0.05% MV)
● 符合 OIML 最高的精度等级，0.3 级贸易交接(CT)
● 全面的传感器和工艺过程自诊断功能(遵循 NE 107)
● 可选三种不同的传感器材质(包括双相钢和 HC 22 合金)
● 多种选项(伴热、吹扫口等)
● 垂直安装可实现自排空
● 无串扰：不受安装和工艺过程的影响
● 可以使用 OPTICHECK 服务工具，进行现场核查
OPTIMASS 7400
科里奥利质量流量计，适用于严苛的过程应用
● 单直管设计
● 含气管理系统(EGMTM)：即使介质中含有空气和气体，也能保持测量
● 通过安全的无线 Bluetooth® 蓝牙通信连接(<20 m / 65.6 ft)，实现对仪表的调试、验证、诊断和检测
● 快捷全面地数字量信号处理
● 高精度的质量、密度和体积流量测量(±0.1% MV)
● 符合 OIML 最高的精度等级，0.3 级贸易交接(CT)
● 全面的传感器和工艺过程自诊断功能(遵循 NE 107)
● 集成温度测量功能
● 可提供四种传感器材质选项(钛、不锈钢、Hastelloy®、钽)。
● 最大 DN80 / 3" 的传感器，其材质为钛或 Hastelloy®， 该规格尺寸也是市场上单直管仪表领域中的翘楚。
● 可选 PED 认证的二级耐压腔体，最高 100 barg/ 1450 psig
● 多种选项(伴热、吹扫口等)
● 无串扰：不受安装和工艺过程的影响
● 多种认证和证书(卫生级、贸易交接、船级社、防爆等)
● 可使用 OPTICHECK 服务工具，进行现场核查
（来源：科隆测量仪器）
