浩亭讲堂：大牛说连接 | 工业连接器的分类知多少

　　一直关注浩亭的小伙伴想必对连接器有了不少了解，作为连接器领域的大咖，浩亭除了不断创新引领技术趋势，也愿意为工业连接器的发展和普及做贡献。为此，今年浩亭将推出一个新栏目：浩亭讲堂。追本溯源，从连接器的基础讲起，帮助大家更深入的了解”工业连接器”。

　　连接器，小个头大能量

　　今天是开篇之作，“浩亭讲堂”系列中“大牛话连接”将带大家跳出纷繁复杂的连接器产品，从连接器的定义，分类开始了解连接器，并教您掌握一些连接器产品型号命名的基本规则。

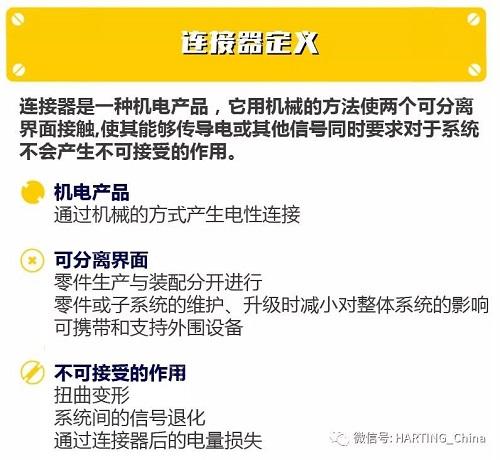

　　任何一个电系统必须将电流作为电的信号或电的能量。从一个导体通过导体与导体的接触处传向另一个导体。这个导体与导体的接触处称为电接触，而完成电接触任务的就是连接器：覆盖 “电源”、“信号” 和 “数据” 这三条“ 生命线” 。

　　形象的说，连接器就是承担电流或信号连接作用的“桥梁”。虽然它只是元器件，但它发挥的作用却至关重要。

　　给连接器分分类

　　连接器至今没有一个统一的分类标准，新的应用领域不断出现，结构日益多样化，很难用一种固定的模式来分类和命名。尽管如此，一些基本的分类原则依然有效，一起先来了解一下连接器分类的前提条件。

　　1. 根据电子设备内外连接的功能，互连的层次分为6层。第一层：元件对封装的相互连接;第二层：封装对电路板的相互连接;第三层：板对板的相互连接;第四层：组件对组件的相互连接;第五层：组件对输入输出接口的相互连接;第六层：系统对系统的相互连接。

　　2. 按照结构分类：板到板连接器、板到线连接器、线到线连接器。

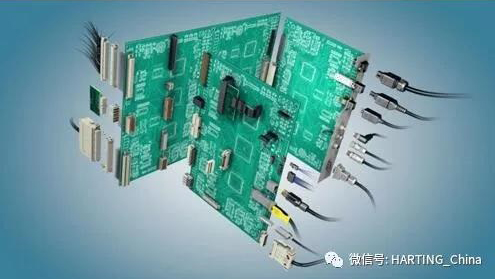

　　连接器按照结构分类图示

　　3. 按照功率分类：电源连接器(传输电力)、信号连接器(传输数据)、高频连接器(传输数据)。

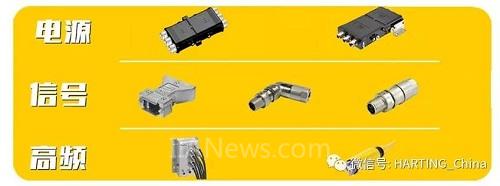

　　连接器按照功率分类图示

　　4. 按照外形分类：圆形连接器，多用于军事设备上。矩形连接器，用途广泛，发展迅速。现在，模块连接器成为连接器家族中耀眼的”明星”。

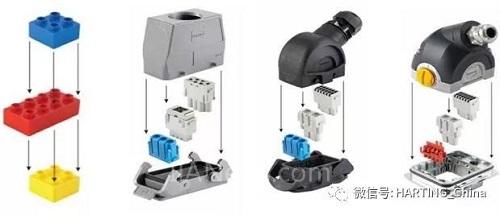

　　矩形连接器重要分支 – 模块连接器

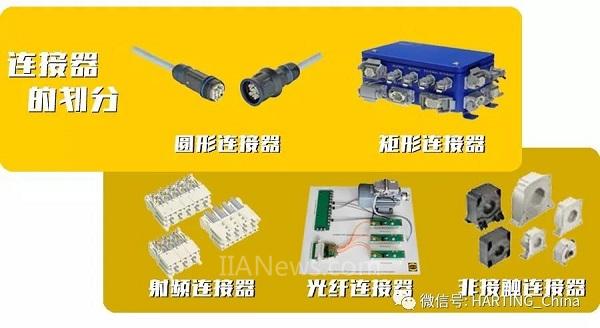

　　所以综上所述，考虑到连接器的技术发展和行业的应用，参考相关技术标准，可以将连接器划分为五种类别：

　　矩形连接器

　　圆形连接器

　　射频连接器

　　光纤连接器

　　非接触连接器 (如接近开关等)

　　如何巧记连接器产品型号

　　上面给大家介绍了产品分类的知识点，就可以帮助大家方便记忆连接器具体的产品。客户想了解具体的产品需要掌握连接器产品型号命名，也就是订货号。产品型号命名是用户采购和连接器制造商组织生产的依据。

　　在连接器整个行业中，遵循两种原则：

　　一，字母代号加数字;

　　第一种方式力求在型号命名中反映产品的全部或者主要结构特点。好处是易于识别，缺点在于可能会比较长，较复杂。随着连接器小型化发展趋势，可喷码的空间越来越小，喷码打印越来越困难。

　　二，纯阿拉伯数字组合。

　　第二种方式的好处是简洁，便于管理和打印。可以预见这两种方式还将并存很长时间，并且不断丰富和发展。
