WAIN新品 | M12冷压法兰座，实现“可拆卸”式高效维护

在工业现场，连接器的装配效率与可靠性直接影响整个系统的运行。传统焊接或预铸连接器存在装配复杂、维护困难等痛点。今天，WAIN带来全新解决方案：M12冷压法兰座系列，以“可拆卸”设计为工业连接带来新选择。

创新设计：冷压针可拆卸，装配更简单

与传统的带线、浸焊和焊接产品不同，WAIN新款M12法兰座采用创新的冷压针设计，实现了插针可拆卸的突破性进步。

产品优势：为工业现场量身打造

便捷维护：插针可拆卸设计，使现场维护更加简单快捷

连接可靠：冷压插针连接稳固，适用多种严苛工业环境

长寿命设计：法兰座结构坚固，使用寿命显著延长

防错设计：统一的防插错编码设计，有效避免误操作

多编码选择，全面覆盖工业应用场景

WAIN M12冷压法兰座提供三种编码选择，满足不同工业场景需求：

A-code：适用于传感器与执行器、现场总线、通用直流供电。典型场景：机器人控制柜、自动化生产线设备。

B-code：专为Profibus系统、Interbus应用设计。

D-code：面向工业以太网应用。典型场景：智能工厂的机器视觉系统、实时控制网络。

紧凑设计，适应狭窄空间安装挑战

M12法兰座专为空间受限的工业环境设计，提供：

①前面板安装与后面板安装两种方式;

②PG9和M16 * 1.5两种安装螺纹选择。

这种灵活的安装方式使其能够适应各种复杂的设备布局，为设备设计师提供更大的自由度。

理论上的“装配简单”和“易于维护”，最终需要在实际操作中得以验证。为了帮助您快速将WAIN M12法兰座的优势转化为实实在在的生产力，请参阅以下简明安装指南。(此系列产品安装方法类似，以下以M12-MC05A-BK-PG9为例。)

1、剥线

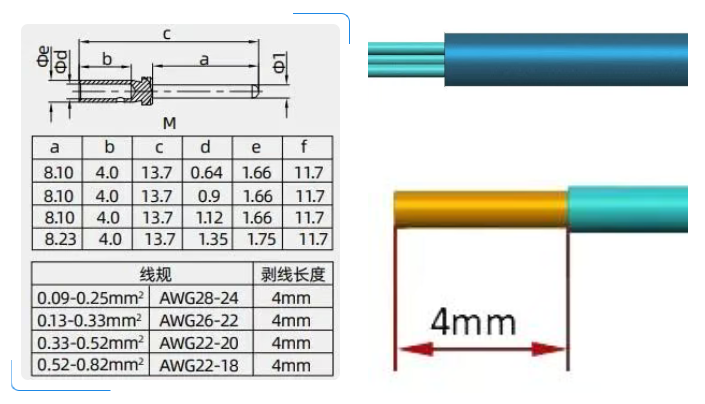

剥开电缆外被层，剪去多余的部分。(剥内芯线参考推荐剥线长度)

2、压针

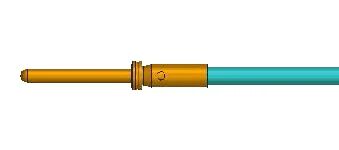

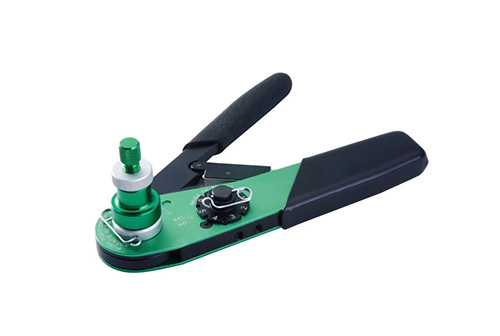

将电缆线穿进插针底孔，使用冷压钳压接。(推荐压接工具：TL03)

3、装针

将压接好的插针装进插芯。

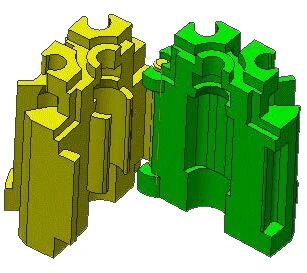

①沿轴销向两侧打开插芯

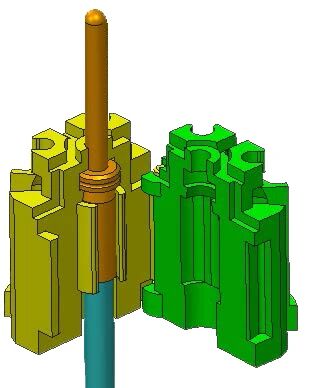

②将压好线的插针先装进中间孔，然后扣合好

③再将其余4根针也依次装进插芯中

4、装芯

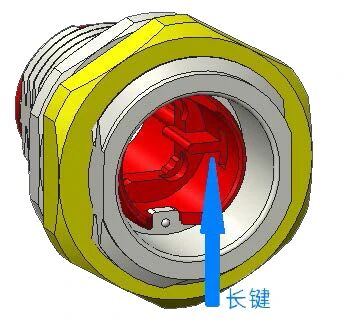

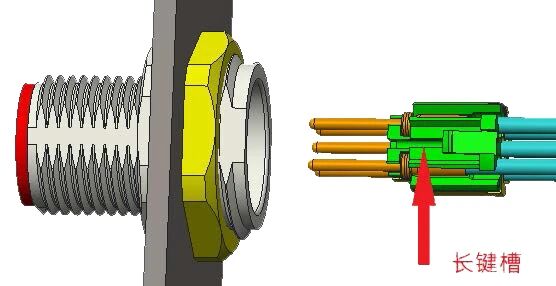

插针装好后，根据键槽对应长键，将插芯压入已安装在面板上的法兰座内的插体中。

5、完成

（来源：WAIN 唯恩连接器）
