WAIN新品 | TL- DZ装配工具为线束品质保驾护航

　　众所周知，连接器主要部件是由外壳（保护系统）、插芯（芯体）、插针（导电针件），电缆接头等等组合而成的，而其中的核心部件当属导电针件！而导电针件是否有效装配，对于各类设备运行是极其关键、重要的环节！

　　当连接器应用场景出现震动，拉伸等其他外力影响时，而此时插针若没有装配到位，则容易导致连接器对插后无法导通，连接器失效，严重时还可能引起隐患，后果难以想象！那么如何做？才能在既不伤害插针情况下，又能辨别插针是否装配到位了呢？

答案是

采用WAIN自主研发的“ TL-DZ 顶针器 ”！

　　为了让设备运行更加稳定，安全可靠，运用WAIN唯恩电气自主研发的TL-DZ 顶针器，可及时发现、排除由于导电针件装配不到位而带来的安全隐患！

唯恩顶针器使用小课堂

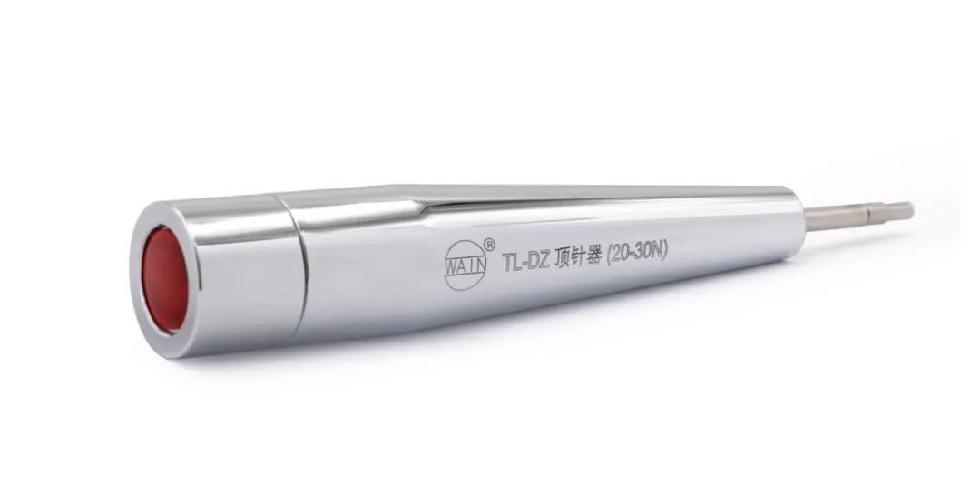

　　唯恩WAIN顶针器，是一种用于检测插针保持力的工具，利用LED指示灯的功能解决了检测结果不直观的问题，结构小巧，操作简单直观，表面镀铬，外观美观，使用寿命≥10万次！多种顶头可自由替换，兼容多种插针检测。PS：检测力值可依客户定制哦！

　　顶针器的作用：通过顶针器检验插针是否装配到位。
　　顶针器的原理：通过手柄内部的弹簧压缩量来控制顶出力，顶出力范围20-30N（检测力值可依客户量身定制），当指示灯亮起时针未退出，说明针已装配到位，若针退出，则说明未装到位。

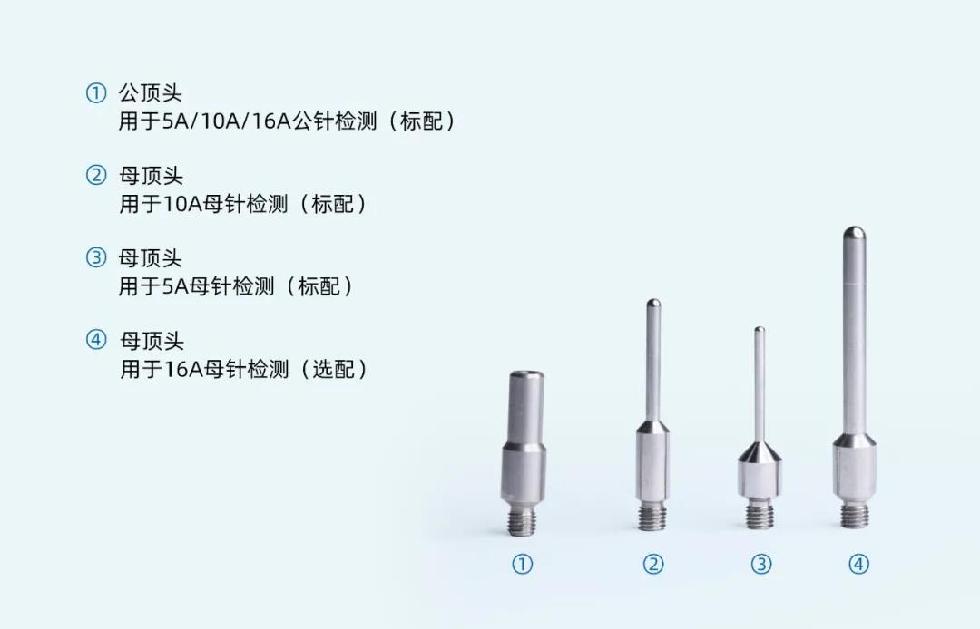

　　组成部分：1把手柄+3个标配顶头+1个选配顶头（使用时，把顶头拧紧在手柄上）

使用方法及注意事项：

　　1. 根据检测需求，选用对应的顶头；

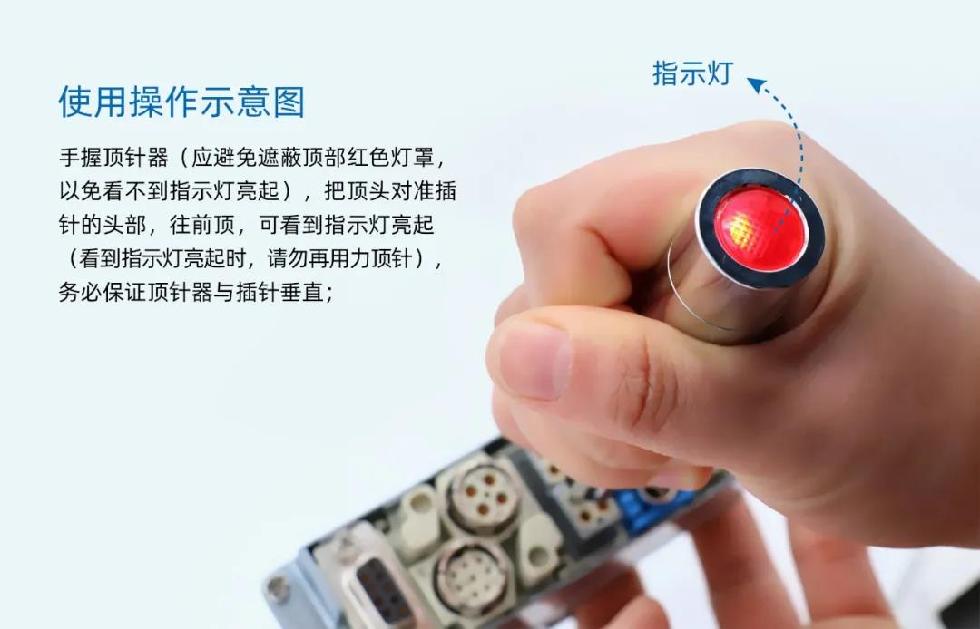

　　2. 手握顶针器（应避免遮蔽顶部红色灯罩，以免看不到指示灯亮起），把顶头对准插针的头部，往前顶，可看到指示灯亮起（看到指示灯亮起时，请勿再用力顶针），务必保证顶针器与插针垂直；
　　3. 请在顶针检测后查看插针是否弯曲变形，如若非垂直状态顶针，可能引起插针的弯曲变形；
　　4. 因5A母针的顶头较细，操作过程中，易折断，若出现断裂，务必检查清除断在插针孔内的顶头；如不用顶针器时，请拆下细顶头，并保管好，以免断裂；
　　5. 顶针器需定期检测弹簧压缩力值（20-30N）、LED灯是否正常工作、电池电量不足等（注：以上任一问题不满足时需送检）；
　　6. 电池电量不足时可自主更换，拧开顶针器后盖即可更换电池，更换时请注意电池正负极安装方向（电池型号：CR 1220，电压3V）；
　　7. 请勿使用其他未经验证的顶针工具，避免因不当操作导致插针及连接器损坏；

　　唯恩WAIN顶针器目前可应用在5A、10A、16A冷压针的保持力测试上，针对市场上各主流品牌的HMDS系列、HE系列、HA系列均可适用！此外，唯恩WAIN亦可为您提供定制化服务！检测力值可依客户量身定制！
