FLIR C2红外热像仪——地暖漏水检测的必备工具

　　在寒冷的冬天

　　地暖是无数家庭取暖的根本途径

　　但地暖的泄露却是一件十分令人头疼的事情

　　现有地暖管道大多采用破坏性检测方法不仅检测难度大而且还破坏地砖，提高了检测成本

　　所以

　　地暖漏水的检测

　　一直得不到有效地解决

　　这种局面对暖通工程师来说是极大的挑战

　　而红外热像仪的出现

　　改变了这一现状

　　石家庄xxx公司是专业从事室内和外管网漏水检测与维修的，快速定位漏水点一直是暖通行业的疑难杂症。而通过FLIR C2红外热像仪，该公司可以准确的检测出室内管网，如地暖管、自来水管、热水管的位置分布和走向，并且能精准定位管道漏水的位置。

　　那么，

　　究竟该如何应用FLIR C2红外热像仪

　　检测地暖的漏水部位呢?

　　正确的步骤如下

　　1.关闭水路主阀门，之后分别对每个地暖环路依次进行打压试验，找出漏点所在的环路。

　　2.加热经过打压试验初步判断存在漏点的一路盘管。尽量提高热源温度，以保证盘管迅速升温。

　　3.加热的10-20分钟后，使用FLIR C2红外热像仪观察红外视角下整个盘管的走向，寻找异常发热点。

　　4.地暖漏水常存在两个现象：

　　● 漏水部位管道模糊扩散，存非线状，在红外图片中呈现一团热量;

　　● 漏水位置温度较高，在红外图片中呈现白亮色。

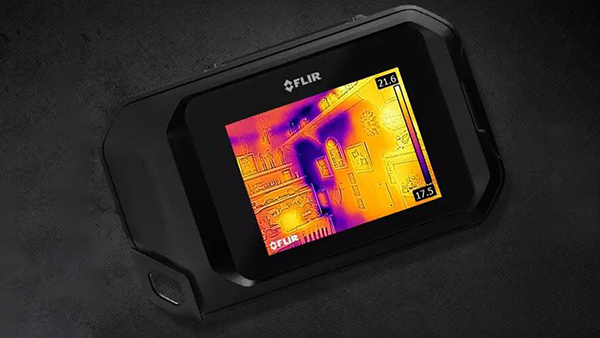

　　FLIR C2红外热像仪

　　赵工是一名暖通工程师

　　来自石家庄xxx公司

　　通过这种办法

　　已经积累了大量的检测漏水成功案例

　　可以说是屡试不爽

　　案例一

　　2018年4月底，石家庄市行唐县解家庄地暖漏水，新房装修刚刚贴完地面瓷砖后做电压试验，突然发现一路盘管出现泄压，使用FLIR C2红外热像仪精准定位漏水点。

　　视频由两部分组成：前半部分是暖通工程师使用FLIR C2红外热像仪查找的过程，后半部分可见光视频表示漏水点已经找到。

　　案例二

　　2018年11月30日，石家庄行唐县马凹村别墅漏水，使用FLIR C2红外热像仪定位漏水点。

　　地板下地暖管线的热量透过地暖结构层传递至地表面，以地表面作为散热器再向上辐射热量来达到取暖的目的，而FLIR C2红外热像仪通过测量传递至表面的热量进行分析，从而找到管道的漏水部位。如视频中所示，前半部分是暖通工程师使用FLIR C2红外热像仪查找的过程，后半部分可见光视频表示漏水点已经找到。

　　通过赵工的地暖泄漏检测案例

　　我们可以看出

　　FLIR C2红外热像仪

　　能以红外热图像的形式清楚显示

　　地暖管道的能量损耗

　　发现其具体的漏水部位

　　不仅仅于此

　　FLIR C2红外热像仪质地轻盈、结构轻薄

　　适合放入各种工作服的口袋中

　　工作人员可以随身携带

　　随时随地的发现问题

　　可以说是暖通工程师的贴心工具
