FLIR E85和E8是如何检测热力管道泄漏

　　当今，为了美化环境，热力管道直埋已经十分普遍，但是由于管道腐蚀老化、荷载震动、管道质量，施工质量，使用年限等多种原因，不可避免的会发生泄漏情况，既造成了能源浪费和供热成本的增加，又影响热用户的取暖，因此管道查漏一直困扰着供热企业。

　　对于热力管道泄漏，传统方法很难精准定位，但是红外热像仪作为一种新型检测设备，能够通过扫描被测区域，观察热图像中温度分布状况，快速准确地对地下供暖管道泄漏部位进行定位，而FLIR E85高级红外热像仪和 FLIR E8红外热像仪正是这样的设备。下面，小菲就结合具体案例，详细说明一下FLIR E85和E8是如何检测热力管道泄漏的。

　　案例一：

　　内蒙古鄂尔多斯市某热力公司供暖段，热力管道出现泄漏，通过FLIR E85和E8查找定位到供暖管线泄漏点，预估泄漏量30m³/24h。如下红外图像：

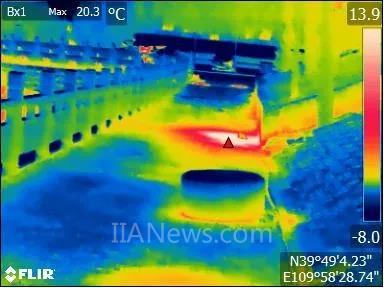

　　FLIR E8定位到供暖管线泄漏点

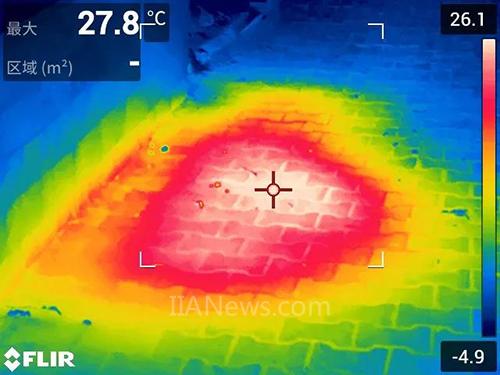

　　FLIR E85定位到供暖管线泄漏点

　　根据红外热像仪定位的位置，工人迅速挖开地面，正如红外图像所判断，漏水源正是FLIR E85和E8所显示的红色区域所在位置。如视频所示：

　　案例二：

　　山东泗水供暖公司某段供暖管道出现泄漏，通过菲力尔红外热像仪检测，发现管道泄漏点。如下红外图像：

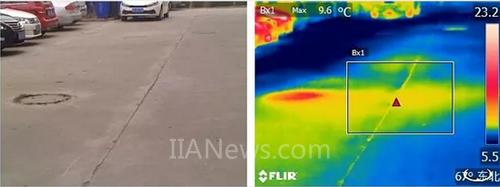

　　红外热像仪检测到管道泄漏点

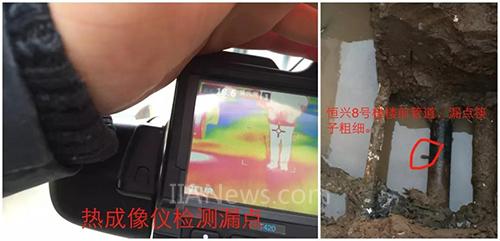

　　根据红外图像红色区域所显示的位置，工人挖开地面，成功找到的泄漏，如图中所示，管道泄漏点有筷子般大小。

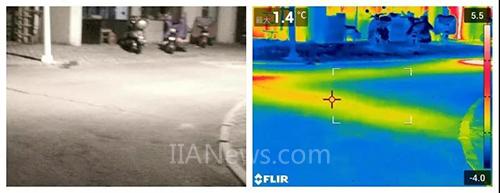

　　除了泄漏点定位外，管道走向也能在热图像中清晰的分辨，如下图：

　　不难发现，FLIR E85和E8红外热像仪通过扫描被测区域，观察整体溫度分布状况,，能够准确、快速地对地下泄漏部位进行定位，大大提高设备维护效率，减少能源损耗、避免安全事故的发生，从而为冬季正常供暖保驾护航。

　　如此轻松的检测出热力管道的泄漏点，FLIR E85和E8是如何做到的呢?那小菲就得说说他们的性能了。

　　FLIR E8具有清晰的76,800(320×240)像素的红外分辨率，采用FLIR多波段动态成像(MSX®)图像增强技术，拥有准确识别问题所需的一切特性，从热点/冷点测量到发射率控制，都能快速的识别，所以能够极快的发现热力管道中的能量损耗源头，即泄漏点。

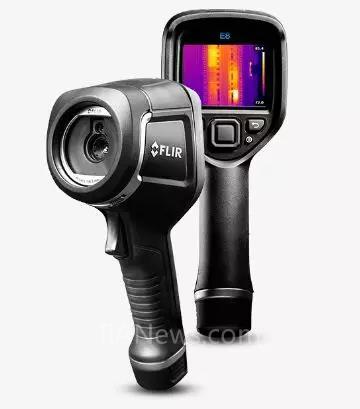

　　FLIR E8 红外热像仪

　　而FLIR E85也不简单，拥有384×288的分辨率，提供超过110,000个温度测量点，具有快速精确地检测热点和隐藏缺陷所需的高性能特性，从而能够让热力管道中的泄漏点无所遁形。

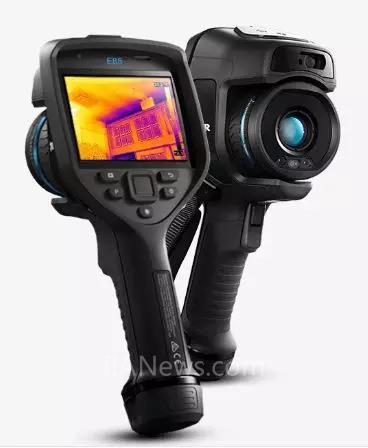

　　FLIR E85 红外热像仪

　　其实，不仅仅在管道查漏方面，凭借其强大的功能，FLIR E85和E8红外热像仪在发现隐藏的电气故障、机械问题和建筑能量方面，也极为擅长。
