福禄克为某著名外资粮油企业提供节能解决方案

　　背景：我国经济飞速发展,取得巨大成就的同时,也付出了巨大的资源和环境代价,这种状况与经济结构不合理、增长方式粗放直接相关。再加上我国人均自然资源、能源占有率较低,不加快调整经济结构、转变增长方式,资源支撑不住,环境容纳不下,社会承受不起,经济发展将难以为继。只有坚持节约发展、清洁发展、安全发展,才能实现经济又好又快发展。在全国大力推进节能的背景下,粮油行业不能置身事外,同样大有作为。

　　1.重视高能耗企业节能监测分析的原因

　　1、企业现状

　　● 企业都缺乏精确的能耗数据监测和分析手段

　　● 人工统计和记录的数据缺乏分析的基础

　　● 低精度和非标准算法的仪表使得量化的结果不准

　　● 能耗缺少可视化

　　2、准确的节能监测分析的作用就是为节能改造定性和定量

　　● 节能改造前的监测分析――准确记录并分析设备或者系统的耗能状况，找到高能耗的根源，从而确定技术改造方案。

　　● •节能改造后的监测验证――验证节能技术改造的效果。为按照合同规定分享节能效益提供了依据。企业要完成艰巨的节能指标，降本增效，节能监测必不可少。

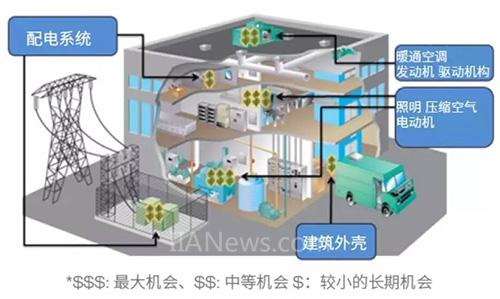

　　3、最大的节约机会

　　2.配电系统浪费点――谐波、三相不平衡、线路损耗

　　1、谐波引起

　　● 无效的功率，能量来自供电电源但不贡献有效功率

　　● 高强度电流流入中性导体

　　● 电动机和变压器运转发热、效率降低和寿命缩短

　　2、不平衡导致

　　● 导致电动机效率降低

　　● 影响用电设备的安全运行

　　● 导致中性线电流大

　　3、线路损耗导致

　　● 电缆截面积和长度问题可能导致通过电缆的电能量损耗增加

　　● 温度高，可能会破坏装置绝缘和增加电费支出。

　　3.案例分析

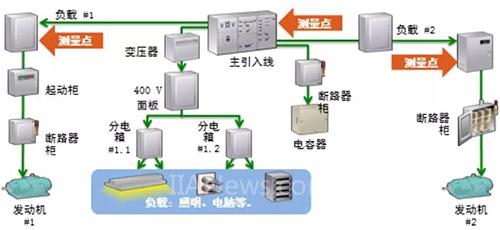

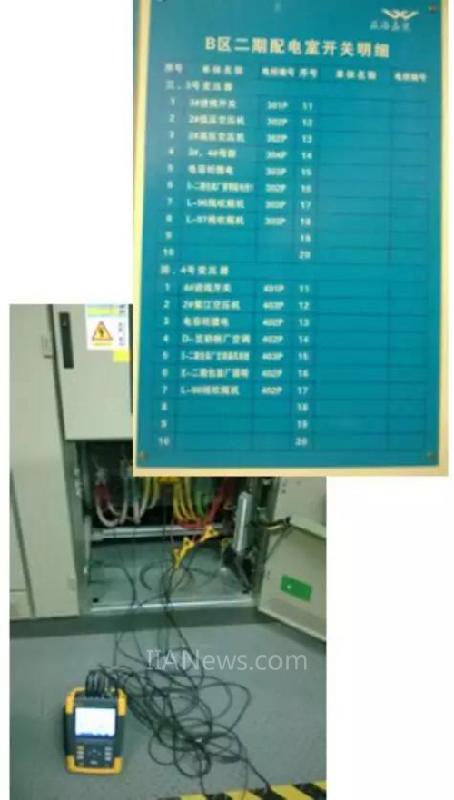

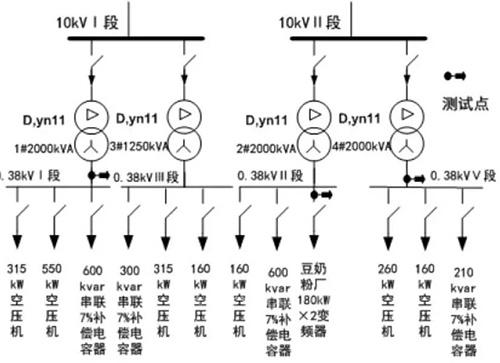

　　某上海某外资粮油企业5年节能目标为3000吨标煤，折合成电量约为1000万度电(按照1万度电折合成3吨标煤计算)，针对其B区二期配电系统进行了初步的电能质量与电能损失测试与调查研究，测试接线如图所示：

　　1. 测试点与测试依据介绍

　　测试仪器：FLUKE 435-II高级电能质量和电能量分析仪

　　测试时间：2014年4月

　　依据标准：

　　GB/T 14549-93电能质量公用电网谐波

　　GB/T 12325-2008电能质量供电电压偏差

　　GB/T 15945-2008电能质量电力系统频率偏差

　　GB/T 12326-2008电能质量电压波动和闪变

　　GB/T 15543-2008电能质量三相电压不平衡

　　2. 测试分析

　　在测试工况下，1#0.38kV母线电压偏差、电压总谐波畸变率和各次谐波电压含有率、负序电压均满足国标标准要求。电压长时闪变值为0.58也满足国标限值要求，但是电压短时闪变值95%概率大值为1.29，处于异常水平。

　　3. 建议

　　● 建议使用电能质量记录仪长期监测测试点，以评估实际影响。

　    ● 该企业群一共有18台变压器，建议都需要对变压器馈线做电能质量普查，以排除隐患，了解节能潜力。

　　● 如果影响电网稳定建议对空压机做软启动改造和专门设置补偿空压机启动过程无功功率的补偿装置。

　　4.识别和量化节能潜力的工具
