菲尼克斯电气以小电流为核心，打一套全功能组合拳

菲尼克斯电气深度挖掘电控系统保护技术，尤其是过电流保护技术，持续研发和迭代产品线，2023-2024年新推出小电流电子式断路器PTCB eFuse系列，完善设备断路器产品线，强化电子式断路器的核心地位。

优势

● 导轨式电子式微型断路器，精准定位故障，快速复位

● 超薄外观，节省控制柜空间，简便的桥接应用

● 便捷的系统规划能力，灵活适应电气系统设计变更

菲尼克斯电气PTCB eFuse系列电子式断路器是基于PTCB单通道电子断路器的设计理念下，全新推出的<1A的电子式断路器，它填补了之前小于1A的直流回路的过电流保护需求的空白，助力实现灵活自主的过电流保护，依托高度相似的桥接设计，用户可根据应用条件自由配置数量和不同的电流规格应对复杂多样的直流负载和临时性系统变更需求。

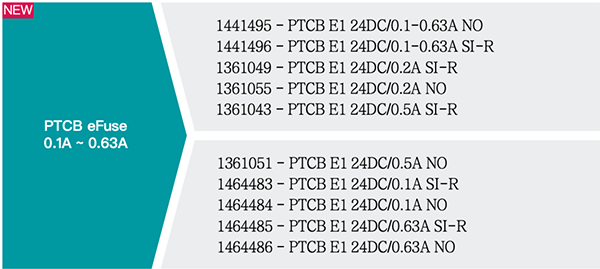

10颗：PTCB eFuse系列共计10颗物料

小电流 大能量 鱼和熊掌可兼得

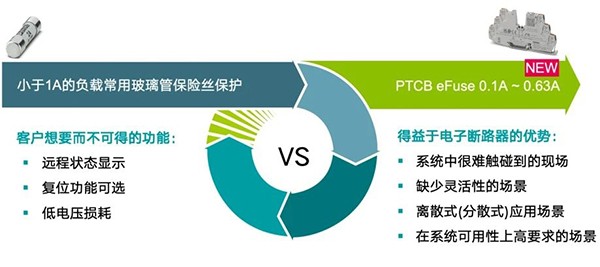

1、玻璃管保险丝 vs PTCB eFuse

小于1A的直流负载保护方案-新旧对比，PTCB eFuse更加灵敏、灵活、重复利用率高。

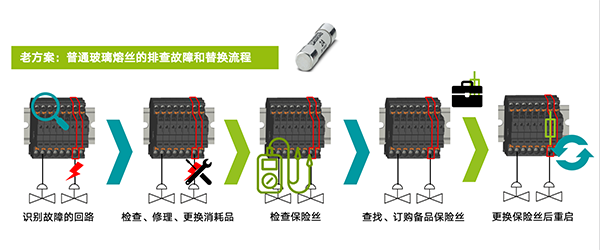

2、玻璃管保险丝的故障定位及更换

玻璃管保险丝的故障排查和更换，耗时繁琐，费时费力。

3、PTCB eFuse的精准定位及快速复位

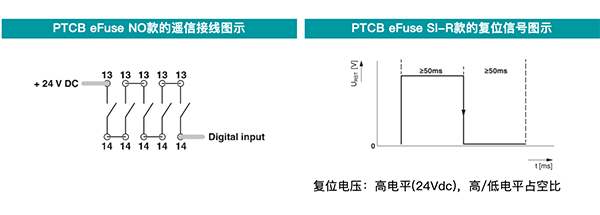

● 精准定位：本体LED指示灯;有源SI(高电平24V)输出 or 无源NO(干接点)输出。

● 快速复位：本地有复位按钮;SI-R款具备远程复位功能 。

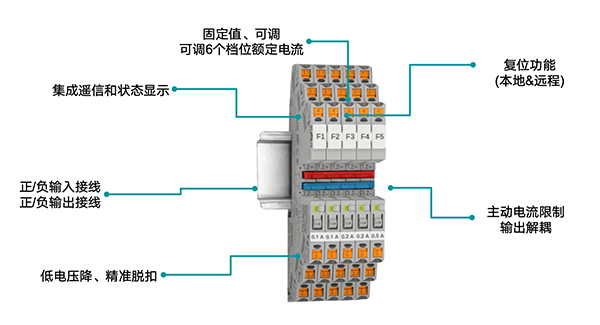

4、 USP丰富

PTCB efuse USP丰富，电气结构相较于PTCB有明显改变。

适配场合和应用

长距离或信号线保护

因PTCB eFuse出色的低电压损耗能力，别出心裁的输出正/负端子，主动电流限制功能，使得PTCB eFuse尤其适用于长距离信号控制回路、离散过程控制行业的过电流保护。

● 离散应用系统，例如水处理/废水处理，基础设施;

● 高可靠性应用，例如过程控制;

● 对玻璃碎片敏感的应用(玻璃管保险丝方案的禁区)，例如食品和饮料行业;

PTCB efuse 大多应用于长距离信号控制线路、过程控制(水/废水处理、基础设施)、单一负载的过流保护。

典型应用案例 石化行业应用

石化行业(长导线)应用：因为石化现场各类负载分布在罐区的各个角落，尤其是信号类负载，这些负载都是长导线应用场景，长距离敷设控制线缆，除了浪涌电压的侵袭(可推荐菲尼克斯TTC信号防浪涌产品)，也会存在因导线弯折破皮、浸水等导致的短路现象，从而可能导致信号类负载存在因短路产生的过电流而烧毁的可能性。所以也建议在重要的信号类负载回路上配置PTCB eFuse，对单一负载提供精密可靠的过电流保护。

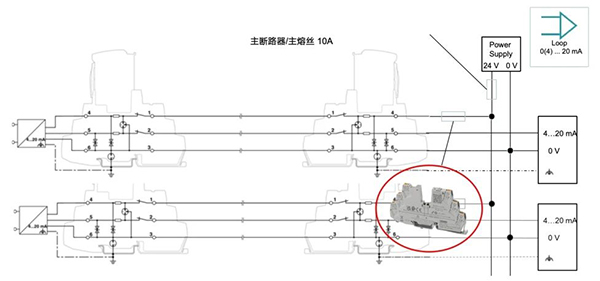

4~20mA带供电的信号回路示例

长导线下的PTCB eFuse应用

与TTC信号防浪涌产品的组合应用

（来源：菲尼克斯电气）
