RS485总线的布线规范及注意事项

　　1.通信采用RS-485总线的线材选用要求：

　　使用2芯屏蔽双绞线

　　铜质，线径0.5～0.75平方毫米，

　　阻抗38～88欧姆/公里，

　　容抗30～50纳法/公里，

　　绞距20毫米的2芯屏蔽双绞线(如果线的距离不超过500米

　　可以适当降低线的标准，但必须为双绞线

　　2.系统的总线：

　　由两个或多个相互间具有物理连接的设备组成，上最多允许挂接128个总线设备，在不加中继器的情况下，总线长度不大于1200米。

　　3.系统总线不应出现分支情况，如分支不可避免，则必须满足以下要求：

　　● 分支长度不大于10米;

　　● 总线长度之和不超过800米;

　　● 该分支线上的设备总数不得超过50个。

　　● 所有通信信号线应尽量远离干扰源，信号线应走弱电井，不能与强电(如220伏住宅电源)或射频信号线路(如CATV、大信号音频线)并行走线，若并行走线，距离应大于0.5米。

　　● 所有线路的接点必须采用焊接或镙丝卡紧的连接方式，并做防水及防潮处理，例如，可将对接点焊接后用防水胶带缠紧或用环氧树脂密封处理。

　　4.信号共地：

　　● 同一个网段上的所有设备必须具有统一的信号地，以避免共模干扰。

　　● 集中供电时，把同一个网段上的所有电源(包括通讯设备的自带电源)的直流负极直接接到一起组成公共信号地，此时信号地即直流电源地。

　　● 单家独立供电时，把同一个网段上所有总线设备的地(黑线)引脚接在一起，由此组成公共信号地。

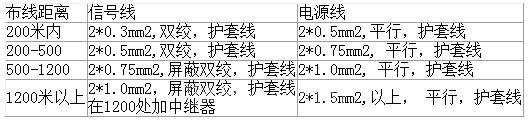

　　5. 总线使用线材推荐选型

　　485布线注意事项：

　　1. 485通信线必须用屏蔽双绞线,最好多股备用，总长不超过1200米。

　　2. 布线尽量远离高压电线，不要与电源线并行，更不能捆扎在一起。

　　3. 485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接。

　　4. 超出30台控制器或线长大于500米，必须采用485中继器。

　　5. 交流供电的设备及机箱一定要真实接地,而且接地良好。

　　6. 用屏蔽线将所有485设备的GND地连接起来。

　　7. 在最后一台485设备的485+和485-上并接 120欧姆的终端电阻。
