更大安装空间、更简便内部安装——威图TS 8机柜大空间安装的秘密

如今，低压成套开关设备制造商在项目进行过程中通常会面对两个挑战——机柜中的高封装密度以及大大缩减的项目时间。因此，制造商要求机柜内部可以进行快速安装，同时将尽可能多的元器件安装到机柜中。

机柜内部元器件通常是由配电系统、开关设备、自动化元器件、端子等许多部件组成，需要将它们安装并接线，各种元器件需要根据功能合理安排。同时，安装时必须考虑相关标准要求(如：CE，UL等)和元器件制造商的安装说明。当然，除了这些条件外，为了减缓成套开关设备制造商时间与成本的压力，安装还必须满足以下两个要求：

1、必须将元器件以节省空间的方式放置在机柜中;

2、快速灵活的进行内部安装。

两个安装平面，空间更大

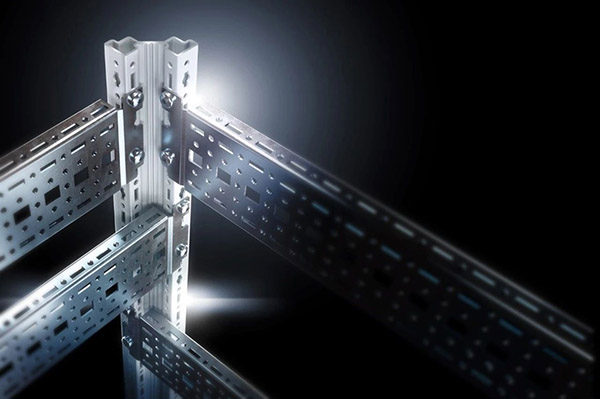

威图的TS 8模块化机柜系统为了满足上述要求，提供了许多深思熟虑的解决方案，为客户内部安装提供一个拥有大量空间和自由度的机柜系统。TS 8 的框架部分为核心，具有统一的 25 毫米节距模式，元器件可以非常灵活地安装。除框架部分外，还提供两个安装平面，通过使用外部安装平面，机柜中的可用空间比单安装平面最多增加 15%。

并联机柜空间充分利用

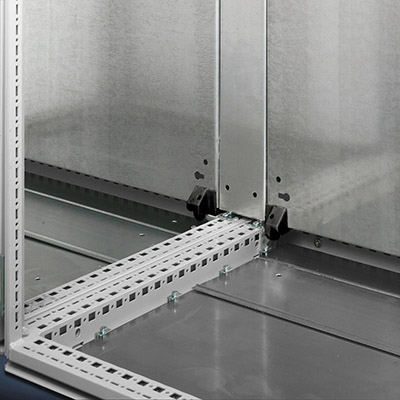

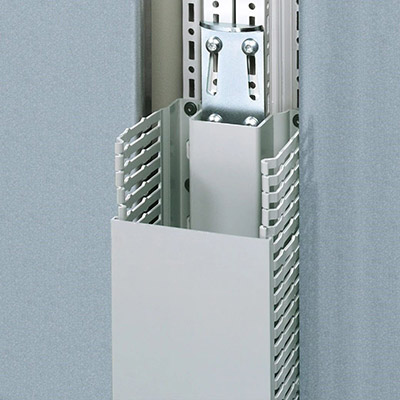

并联机柜之间的空间也可以合理利用。客户可以在两个 TS 8 并联机柜之间插入安装板填充板，这样可以在两个机柜上获得一个可以自由填充的连续安装板。或者，中间空间可以用于电缆槽，这可以节约安装板上的更多空间用于其他元器件，从而解决了机柜中增加包装密度的问题。

安装便捷，省时省心

快速安装以两种方式获得回报：除了可以更快地完成系统安装之外，所需的员工更少，这会降低成本。在许多系统安装中，需要第二名员工提供帮助(例如，安装机柜的侧板)。TS 8 以非常聪明的方式解决了这项任务：

侧板首先悬挂在机柜框架型材上，无需手持就可保持原位。

然后，工作人员可以轻松地拧紧侧板。

其他 TS 8 装配步骤(例如，将门铰链从一侧更改为另一侧)遵循相同的原理执行。

凭借这些经过深思熟虑的解决方案，威图正在支持客户制造节省空间且可快速组装的成套开关设备和控制设备。

TS 8机柜的装配优势一览：

01、两个安装平面，实现最大空间利用率，额外节省 15% 的空间;

02、通过安装板填充板和电缆槽优化利用并联机柜之间的空间;

03、侧板可由一个人快速组装。

（威图）
