随着数据中心不断演进以支持AI工作负载，其对高功率、计算密集型基础设施的需求正在重塑数据中心设计要求。本文阐述了：
● 伊顿对未来数据中心白区(White Space)和整体能源架构设计的愿景，重点强调以模块化、可扩展性和能效为核心的AI智算中心设计路径。
● 直流配电领域的创新技术，包括中压固态变压器(MV SST)、直流供电模块(DC Sidecar)、IT模块化架构及先进冷却系统的集成
● 结合新兴标准与安全设计考量，伊顿还提出了一套支持快速、可复制、符合区域法规部署的实施策略，助力构建面向下一代AI应用的数字基础设施。
引言
传统的大型数据中心容量可能接近100MW级别，而如今的AI智算中心正在向其10倍甚至更高规模扩展，电力需求已达到吉瓦(GW)级，AI机架的功率密度未来甚至可能达到单机架1MW。这种功率、冷却和计算能力的高度密集化，叠加大规模建设需求，使业界迫切寻求一种更高效、可扩展的高密度数据中心基础设施方案。具体而言：
系统级协同设计是必然选择
以往，电力、IT与制冷架构多采用各自独立设计的方式，最终再通过标准接口或定制化方案进行集成。然而，当数据中心需要承载的功率密度提升至常规数据中心部署水平的10倍乃至100倍时，这种割裂式设计已难以满足需求，协同设计(co-designed)的系统级架构因此成为关键。
通过系统级协同设计，基础设施能够在架构层面有效支撑超高密度部署;同时，电力、IT与制冷等子系统之间的深度互联可形成统一的控制层，用于实现负载管理、安全控制以及整体能效的最优调度。
模块化子系统是实现
模块化、成本可控生产的关键
随着AI工作负载在功率密度和并行计算需求上的持续提升，计算核心的可靠性和可用性水平必须远超当前顶级数据中心标准。汽车、航空航天等行业的实践已经证明，通过系统化、专门化的工程投入，可以实现极高的可靠性目标。
然而，要在现代数据中心可接受的成本范围内实现更高水平的可靠性，关键在于实现生产规模的显著提升。当前，数百台变压器或UPS系统的订单已被视为大规模采购;但如果将中低压电力管理系统进行高度集成，并以数万级别的规模进行生产，就可以实现高度优化和自动化的制造流程，在保证工程质量和系统可靠性的同时，交付真正具备成本竞争力的解决方案。
这种规模化生产的前提，正是模块化的数据中心设计理念：通过标准化、体量更大的子系统设计，实现高一致性、高效率的批量制造。只有在模块化架构的支撑下，才能真正释放规模效应，满足AI数据中心对可靠性、成本和交付能力的综合要求。
数据中心模块化子系统设计概念
01、模块化设施

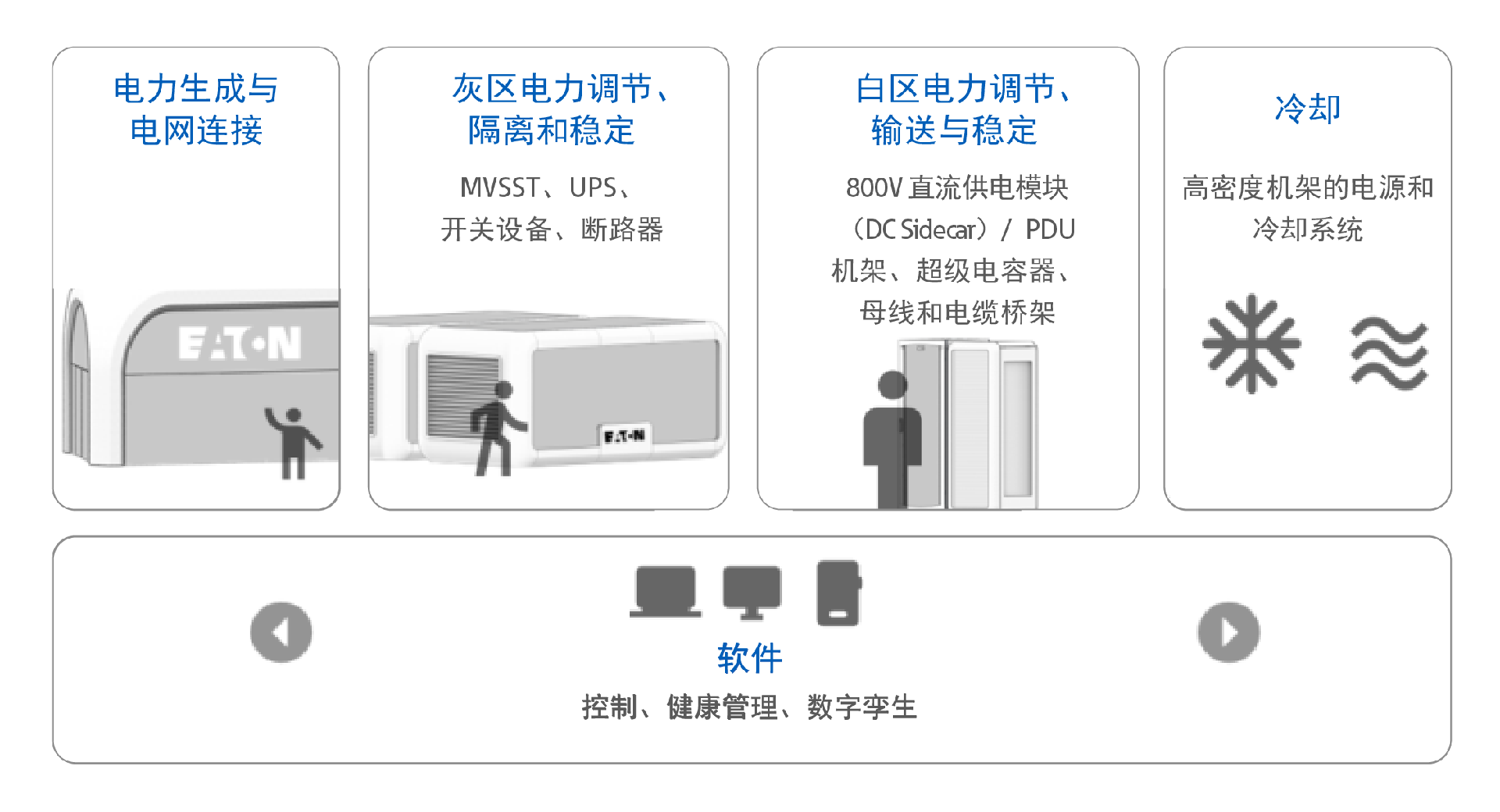

在数据中心架构中，模块化单元既可以按照其物理位置进行划分，也可以根据其技术功能进行定义。如图所示，一个典型的供电系统与制冷基础设施可被划分为五个相互协同、功能清晰的区块化子系统。
子系统一：高压(HV)电力生成与稳定系统
该子系统负责电力的生成与接入，包括燃气轮机、太阳能、风能等多种发电方式，以及公共电网连接。其主要功能是为下游系统提供稳定的中压(MV)电力，并将其输送至子系统二。
子系统二：中压(MV)电力架构
该子系统包括开关设备、一台或多台变压器(如固态变压器、磁芯变压器或混合方案)、不间断电源(UPS)、断路器及其他关键电气组件。其核心作用是将来自子系统一的中压电力转换为低压(LV)电力，并通过母线系统分配至子系统三。
子系统三：模块化IT解决方案
该子系统接收来自子系统二的电力输出(如400Vac、415Vac、480Vac、800Vdc或±400Vdc)，并直接为IT负载供电，包括服务器和网络设备。同时，该子系统还集成了机架级和芯片级的风冷与液冷基础设施，以及必要的网络连接能力，是IT负载与基础设施深度融合的关键组成部分。
子系统四：制冷架构
该子系统覆盖从芯片级热管理到环境级散热的完整制冷体系，可进一步划分为两个子层级：
● 技术制冷系统(Technology Cooling System, TCS)，聚焦于IT设备和芯片层面的热管理;
● 设施制冷系统(Facility Cooling System, FCS)，负责将热量高效排放至外部环境。
子系统五：通信与控制层
该子系统为各个子系统提供统一的通信与控制能力，使其能够与集中式计算和控制架构进行交互。通过该层，可对各子系统的运行状态和健康状况进行持续监测，并评估关键组件的剩余使用寿命，为预测性维护和系统优化提供支持。
伊顿在模块化基础设施的设计与验证阶段，广泛应用数字孪生技术与仿真工具。通过构建虚拟模型，可在物理部署之前，对系统的热行为、电力流向以及各类故障场景进行预测性分析，从而提前验证整体性能与可靠性，确保设计方案在实际运行中达到最优表现。
同时，数字孪生体系还为基于BIM(建筑信息模型) 的跨子系统协同提供了技术支撑，以及接口控制文件(ICD)的统一管理，显著提升了不同子系统之间的集成效率与接口一致性。
通过融合工厂预制的模块化撬装单元skid、BIM驱动的系统级协同设计，以及具备冗余的电力系统架构，伊顿致力于走在下一代数据中心基础设施发展的前沿，打造兼具高韧性、高性能的数据中心环境，以支撑未来不断演进的计算工作负载。
02、直流配电
随着AI工作负载的发展，将尽可能多的GPU高密度集成在有限空间内，已成为提升计算性能的关键路径。这一趋势直接推动了机架功率密度的持续攀升，并进一步提高了数据中心单位面积的功率需求。
通过将工频交流电力转换环节从IT机架中移除，可以为计算与网络设备释放更多物理空间。同时，在机架内部采用DC/DC电力转换，天然形成更高的直流电压等级，从而在相同功率下显著降低电流，有利于提升配电效率并减少损耗。
从架构演进的角度来看，直流配电是下一代数据中心的关键基础能力，不仅能够显著提升系统效率，也为新兴计算技术提供更好的兼容性。伊顿通过与客户、供应商、安全认证机构深度合作，并积极参与Current/OS、Open Compute Project(OCP)等行业倡议，在直流数据中心生态体系的构建中持续发挥引领作用。
在安全性方面，伊顿的直流配电系统集成了多项关键设计，包括防触指母线通道、分支回路监测，以及对不断演进的直流电压应用规范的全面符合。为进一步支撑安全、可靠且高效的直流配电架构，伊顿的技术路线图还包括面向800Vdc生态系统的先进过流保护方案，如固态断路器和混合固态断路器。这些元器件将为未来数据中心和AI工厂中800Vdc输入、单机架功率超过1MW的IT负载提供关键保护能力。
03、新兴标准与全球合规支持
随着数据中心逐步向800Vdc及更高电压等级的直流架构演进，安全与合规已成为实现规模化部署和跨区域复制的关键前提。包括IEC、NFPA和UL在内的国际标准体系，正持续将更高直流电压等级纳入其产品和系统标准之中，为高密度、模块化数据中心基础设施的安全应用提供明确依据。
伊顿的数据中心解决方案在设计阶段即全面对齐这些不断演进的国际标准，并通过UL、IEC等权威认证体系，满足不同国家和地区主管机构(AHJ)的合规要求。这意味着伊顿方案能够在多种法规环境下实现一致、安全且可复制部署。
结论
随着单机架功率密度迈向并突破1MW，传统数据中心设计范式已难以为继。未来的数据中心设计，正由超高密度计算工作负载、模块化基础设施，以及先进的电力与制冷技术共同塑造。伊顿以系统级方法论积极拥抱这一变革。
伊顿的集成化解决方案为下一代数据中心提供了高韧性、面向未来的基础架构：既能支撑算力需求的指数级增长，又兼顾了可持续性，为数据中心的长期演进奠定坚实基础。
以上内容来自伊顿全球数据中心趋势洞察，请点击链接查看原文：
The future of data hall design is modular, DC-ready, and built for AI scale
伊顿电网到芯片(Grid-to-Chip)的端到端方案，将在6月3日-5日举行的IDCE 2026上海国际数据中心产业展会上悉数展出，欢迎大家莅临展会，与伊顿共话适配AIDC的供配电方案。
伊顿全线布局能源设施
精准匹配AI算力需求
面对AIDC带来的能源与算力双重挑战，伊顿以百年电力技术积淀，持续构建从电网到芯片(Grid-to-Chip)的全链路解决方案，以不同的产品组合为AIDC打造更稳定、更灵活的能源底座。
● 伊顿兆瓦级9395XR UPS
伊顿兆瓦级9395XR UPS，功率覆盖875kW-2500kW，ESS模式下效率超99%，实现了“高能效与紧凑型设计”的深度融合。内置伊顿EnergyAware储能应用，支持与电网交互，充分利用峰谷电价降低用能成本;AI load shaping负载优化技术，主动干预AI工作负载的毫秒级功率尖峰，减少对上下游设备的冲击，在功率密度与可靠性上创造强大优势。

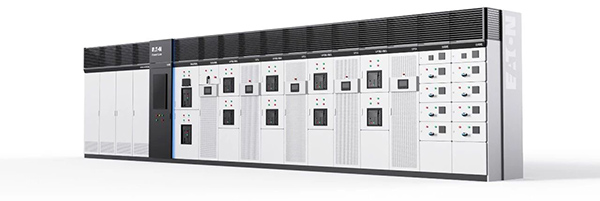

● 伊顿电力模块解决方案
伊顿电力模块解决方案聚焦AIDC动力保障，提供兆瓦级一体化供配电解决方案，通过预制化集成设计将伊顿原厂UPS、中低压成套设备、变压器等设备整合为一体，模块内部使用铜排连接，以更紧凑的布局为IT负载预留更多空间，大幅缩短现场安装时间，支持多架构组合与独立扩容。出厂前即可完成系统级FAT整体测试，通过模拟真实运行工况，验证系统长期稳定性，筑牢可靠根基。

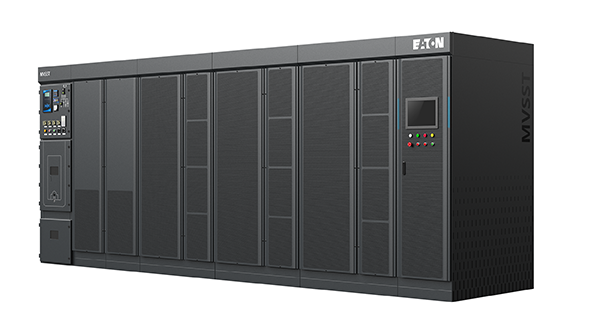

● 伊顿MV SST中压固态变压器
在AIDC供电架构加速向高压直流和高密方向演进的背景下，伊顿推出基于MV SST中压固态变压器技术的中压能源路由器解决方案，构建面向未来的“中压直入+直流IT负载”供电架构。单系统功率可从2.5MW向上突破到6MW+，从10kV到直流输出效率高达98.3%，最高可节约50%占地面积，全模块化设计实现45天快速部署。同时，该系统兼容多元备电方案与光伏、储能系统接入，有效打通了从电网到终端算力节点的供电路径，为实现更高效率、更少空间占用的能源系统提供可能。

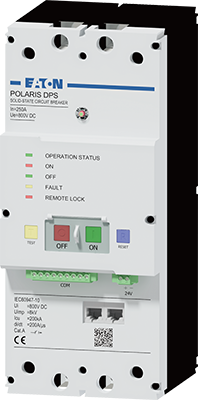

● 伊顿Polaris固态断路器
伊顿自主研发的创新型Polaris固态断路器，基于第三代宽禁带半导体集成封装功率模块，故障切断速度<20μs，较传统断路器快100-1000倍，分断寿命高达30,000次，解决了电弧与接触器粘连问题，并支持在线监测与远程智能控制，充分满足AIDC对断路器高速响应、高可靠性和精确控制的严苛需求，为高电压、大电流的直流供电架构提供了坚实的安全保障。

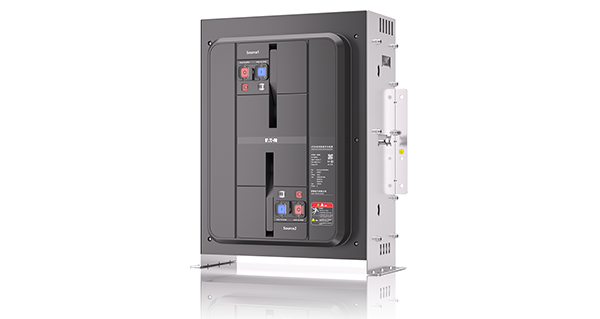

● 伊顿ATDH系列自动转换开关
伊顿ATDH系列自动转换开关为励磁驱动专用型设备，满足行业最高使用类别AC-33A要求，触头转换时间小于50ms，实现“零感”切换，支持并联转换，实时监测两路电源状态;系统额定限制短路电流最高可达120kA，能够从容应对电网侧可能出现的故障电流冲击，更加适配未来数据中心AI负载应用需求。

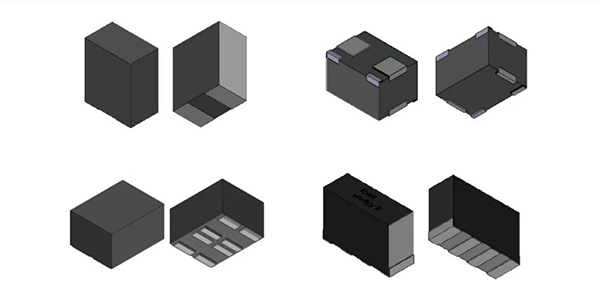

● 伊顿一体成型金属电感
电感器作为关键无源元件，其选型关系着AI服务器电源系统中xPU等芯片功耗、供电效率和稳定性。伊顿MFP与MTL系列一体成型金属电感，采用高饱和磁通密度的金属磁粉心材料，实现高功率密度和低损耗，工作温度高于155°C，小体积易散热，便于在复杂紧凑的供电路径中高度集成，同时在直流电流冲击下能更稳定地维持电感值，契合AI服务器严苛工况。
随着数据中心从百兆瓦到吉瓦级的跨越，我们见证着一场深刻的能源架构革命。伊顿正以系统级专业能力，为下一代数据中心的可持续发展铺设一条清晰可见的演进路径，将推动数据中心行业加速迈入高效、韧性、绿色的智算新时代。
（伊顿）
