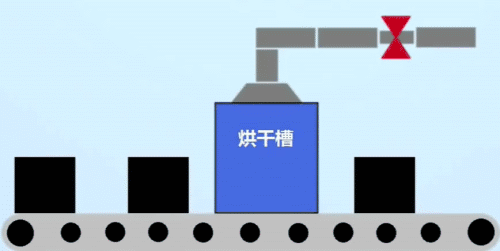

有一条纺织品烘干流水线，在启动流水线工作后，纺织品被依次送入烘干槽，经过指定时间与温度的烘干后，再依次被传送出烘干槽。
在这个场景下，我们想要使用触摸屏实现以下3个功能：
1、启动、停止烘干机的工作;
2、设置烘干时间、温度及上下参数;
3、监控温度报警并记录报警历史。
「触摸屏画面制作--案例分析篇」
这里我们以NB系列举例，详细了解触摸屏的画面设计、元件使用及PLC地址分配。
画面设计
根据前面提到的功能，我们设计了以下画面：

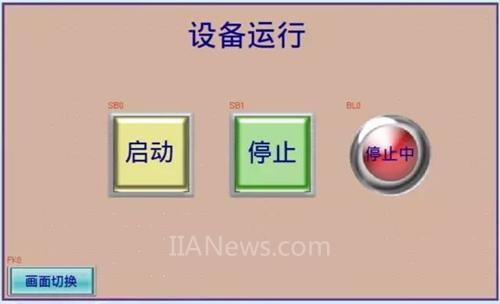

设备运行画面
在这个画面中，我们能控制流水线的运行与停止。
参数设置画面
在这个画面中，我们能设置烘干时间、烘干温度以及烘干温度的上下限。

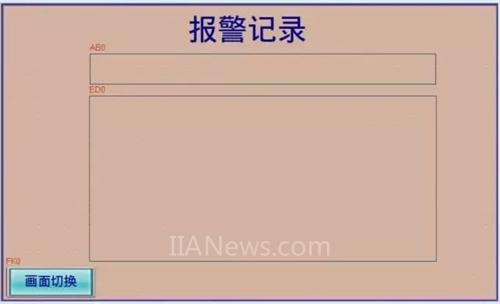

报警记录画面
在这个画面中，我们能监控到超温报警，以及记录下来的报警历史。

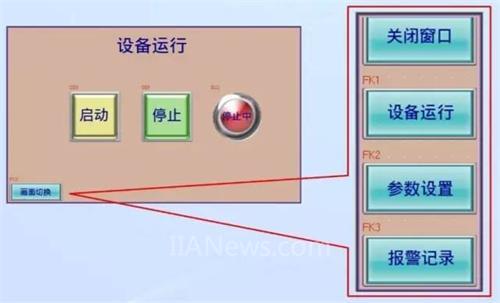

切换画面
最后，考虑到我们需要在以上的3个画面中来回切换，这里我们还要制作一个快选画面，用来选择需要切换的画面。
使用元件&地址分配
完成了触摸屏的基本画面设计，最后我们一起来认识下画面中需要使用到的元件，以及它们对应PLC的地址分配。
设备运行画面

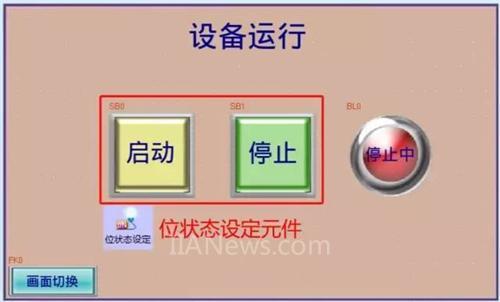

控制设备的启停，我们需要用到“位状态设定元件”;

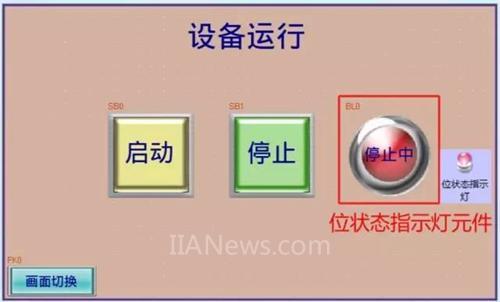

同时为了能监控流水线的工作状态，我们使用“位状态指示灯元件”来做状态指示;

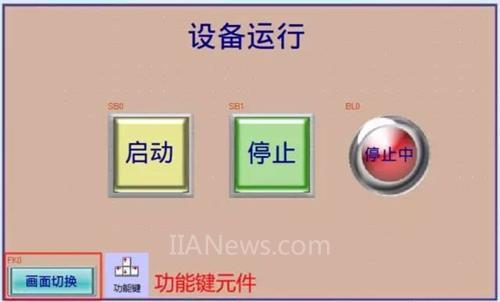

在每页的左下角，是页面切换按钮，需要使用“功能键元件”来制作。

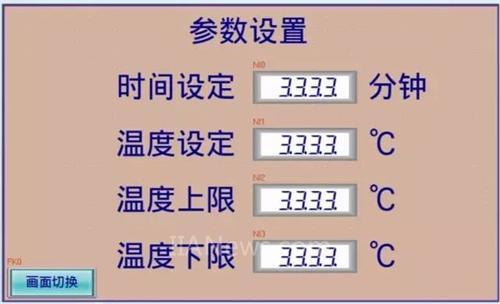

参数设置画面

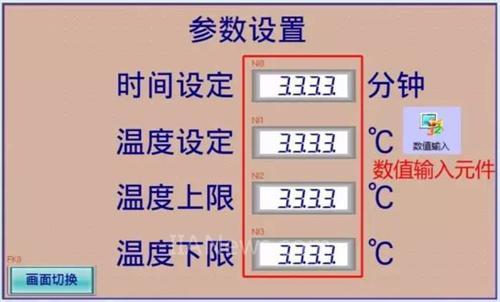

对于流水线时间、温度参数的设置，我们需要使用到“数值输入元件”;
报警记录画面

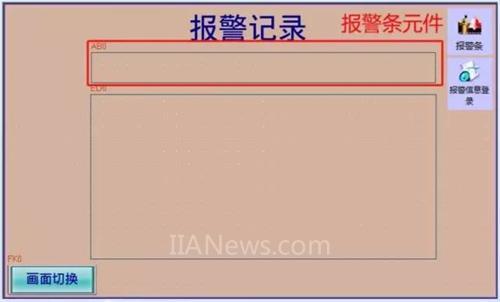

当前报警状态的显示，我们需要使用“报警条元件”及“报警信息登录元件”;

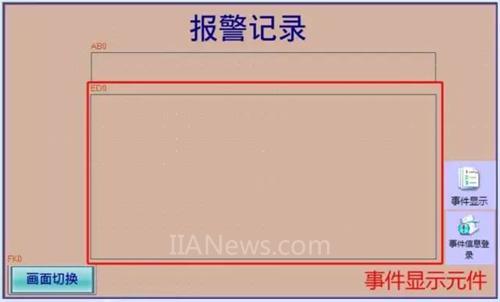

报警历史的记录则需要使用“事件显示元件”，及“事件信息登录元件”。
切换画面

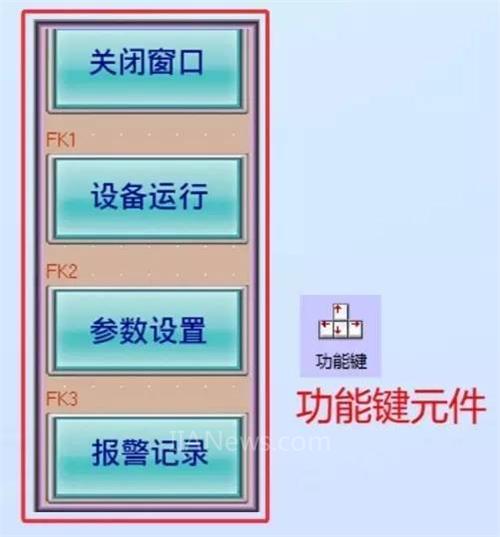

在快选窗口中制作的画面切换按钮，我们使用的是“功能键元件”

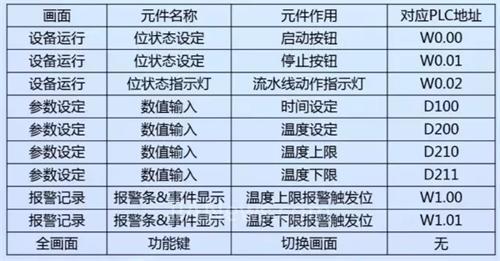

最后，我们来看一下各元件对应的PLC地址，
