力控科技：天安化工有限公司数字化工厂实时数据库项目

2021年04月19日

项目简介

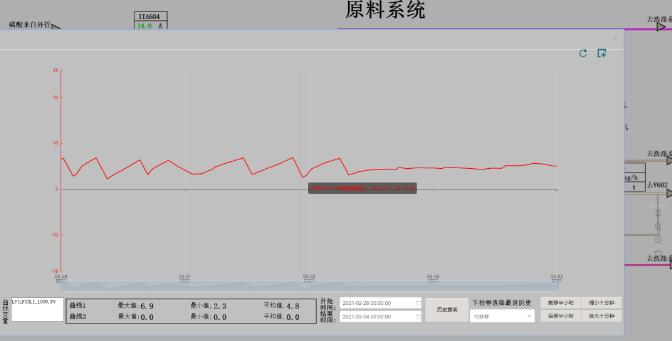

　　云天化集团——天安化工有限公司调度中心需建设一套实时历史数据库系统，用于电气、仪表数据的实时采集、远程控制。力控科技全程参与了此次项目的方案设计、架构规划及实施落地，该项目的成功落成完成了实时数据汇总、分类、存储，以及统计分析、重要参数设定。调度中心工作人员可通过客户端或大屏幕随时随地了解现场工艺流程、设备运行状况、数据报表和曲线趋势。

　　该项目平台采用B/S管理模式，调度人员、管理人员无论是在值班室、办公室还是出差在外，均可通过浏览器，按权限浏览相应的生产信息，借助数据库系统的信息对系统的异常与故障进行快速判断和处置，真正达到不受时间和空间的约束。

　　实时历史数据库系统可通过API接口或关系数据库的无缝转储方式，将数据推送给集团信息中心智能工厂信息化系统，为运营管理部门提供准确完整的真实数据支撑，并为公司今后其他系统的扩展提供接口。

项目结构

　　天安化工有限公司工厂装置分为合成氨、磷肥两大装置。合成氨DCS数据已上传到PHD中，本项目在PHD数据库电脑上安装OPCGAP，通过网闸实现单向传输数据，实现DCS与实时数据库的安全隔离；磷肥装置采用IO前置，在各个DCS中安装IO采集程序，通过防火墙推送到实时数据库。

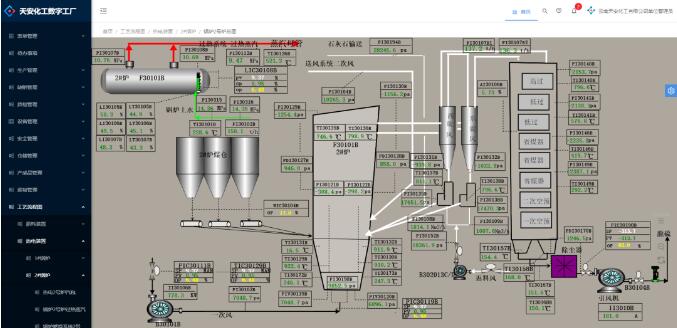

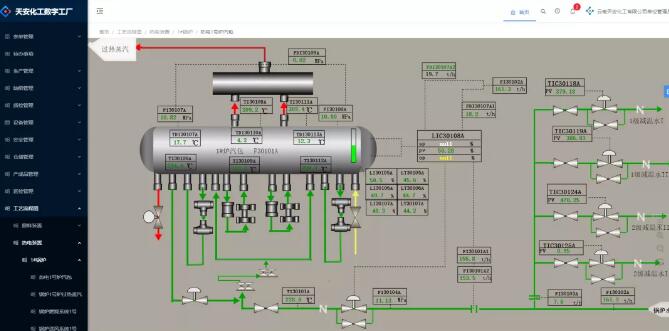

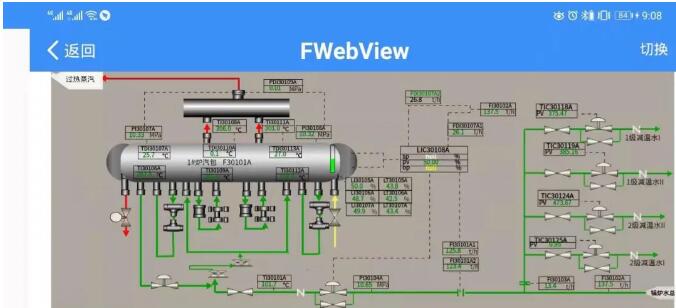

　　在FWebView中制作全程500多张流程图，单窗口嵌入数字工厂PC端及APP中，为数字工厂提供稳定便捷的工艺流程展示和实时数据展示，并将数字工厂报表系统需要的数据转存到orcl中，为报表系统提供基础数据。
