一、设备简介
背板机是钢卷加工的一款设备，主要生产的产品用于货架的托盘。
二、工艺要求
1、背板机的加工方式分两种，一种是走定长不打孔切断，另一种是根据设定打孔参数来打孔，然后再切断。
2、根据设置好的加工长度，和白段长度(就是不打孔的距离)，孔参数，自动换算出要打几段。
3、设备是连续前进的，要消除设备机械误差的累积
4、设备的打孔模具有两种，可以随时切换
三、方案
选型：LX3V-0806MT-A,LEVI700LK。
1、选用LEVI700LK触摸屏，用来实现设备的操作、数据调整与监控。
2、PLC选用LX3V-0806MT-A，实现外部信号的输入、主机伺服的运行。
四、程序简要介绍(部分画面)

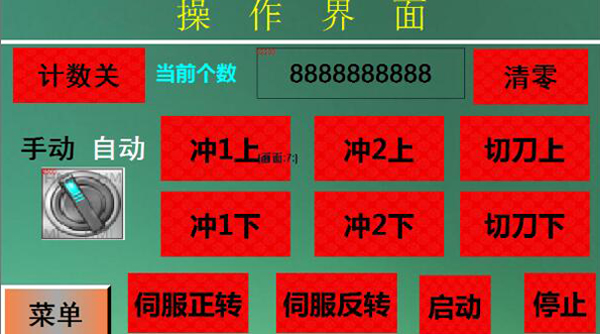

1、运行主画面：手动/自动切换，计数显示，计数清零，计数开关，伺服运行，切刀、冲孔1、冲孔2手动开启，关闭。

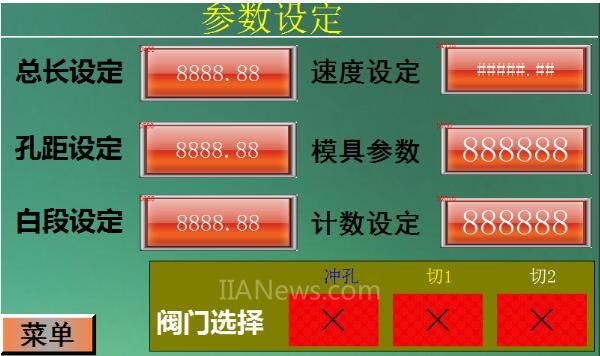

2、参数设置画面：此画面主要是各运行参数的设定，阀门的选择。

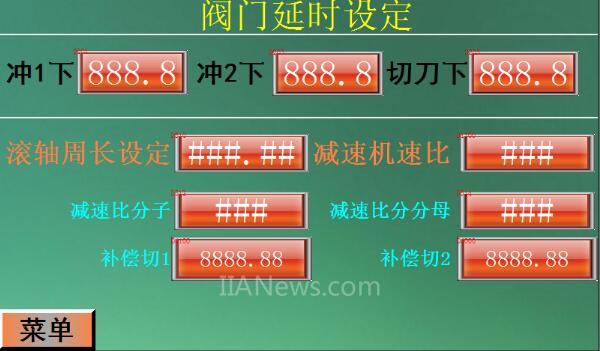

3、系统设置画面：此画面主要是伺服运行的参数，距离设定，延时设定

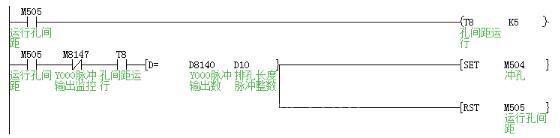

PLC部分程序

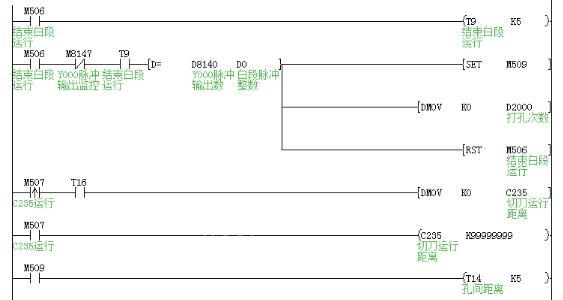

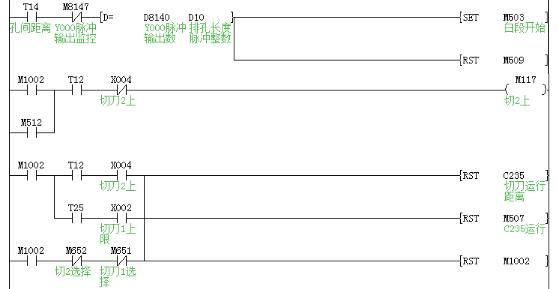

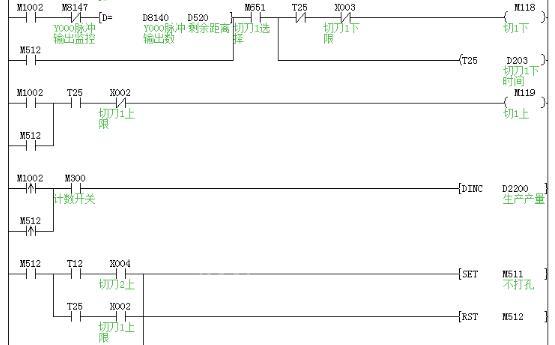

自动运行部分
五、工程总结
1、客户使用操作方便，培训终端客户使用时能节约不少事
2、本套程序可直接运行于其他设备如：皮带打孔机等。
