维控HMI和PLC在自动板筋机上的应用

　　一、简介

　　自动板筋机是建筑机械中常用机型，主要是对钢筋机型加工，调直、切断、折弯，加工出需要的板筋。主要用于建筑工地、水泥预制构件厂、水泥制品厂等。自动板筋机具有操作简单、调节方便、性能可靠性、效率高等优点。

　　二、工艺要求

　　1、调直部分：由电机带动调直框旋转进行调直，变频器调速分段输送钢筋，用编码器计长度、计角度。

　　2、液压剪切部分：液压剪切部分由液压泵、电磁阀、溢流阀，来控制切断油缸。调直部分完成后，再进行切断。

　　3、电器控制装置：电气控制装置电器主要由HMI、plc、变频器、低压电器等组成。

　　三、方案

　　选型：LEVI-700LK,LX3V-1412MT-A，变频器。

　　1、选用LEVI-700LK触摸屏，用来实现设备的操作、数据调整与监控。

　　2、PLC选用LX3V-1412MT-A，实现外部信号的输入、控制变频器、接收编码器的脉冲信号，从而控制长度和弯曲。

　　3、变频器主要是调整调直速度，分段调直，减速停车。

　　4、计长编码器、角度编码器，主要是检测长度和弯曲角度。

　　5、液压油泵主要用于带动刀头，将钢筋切断、折弯等。

　　优势：维控LEVI-700LK触摸屏经济实用、显示直观、反应灵敏、操作方便。

　　LX3V-1412MT-A，接收编码器高速脉冲信号，运算速度快，控制精度高。

　　四、程序简要介绍(部分画面)

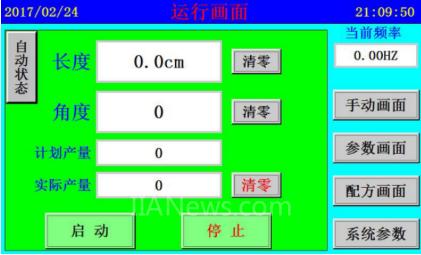

　　1、运行主画面：此画面为主运行画面，包括加工板筋的长度，折弯的角度、生产数量等的设定。

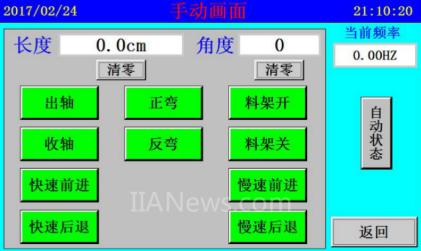

　　2、手动画面：此画面主要是对设备进行手动操作。

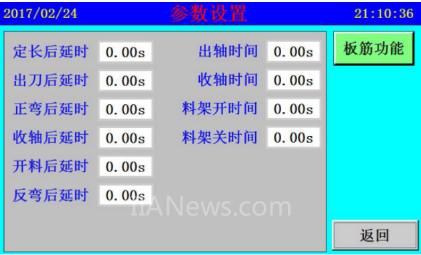

　　3、参数设置画面：此画面主要是调节设备每个动作之间的间隔时间、出轴时间、料架开关的设定。

　　4、配方设置画面：此画面主要是加工参数的配方保存，方便调用。

　　5、系统参数画面：此画面主要是设置计长编码器和角度编码器与长度和角度的对应关系。

　　PLC部分程序

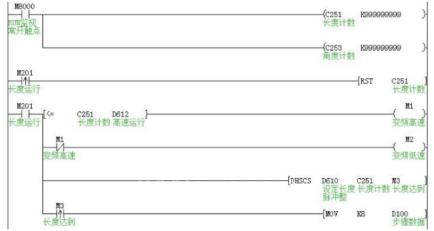

　　自动计长部分

　　五、工程总结

　　1、高速计数指令。

　　2、长度、角度与脉冲的换算。

　　3、参数的调整，合适的参数是控制精度的保障。

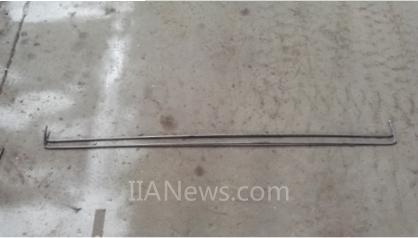

　　六、设备图片
