该系统采用触摸屏、PLC、变频器等设备来实现供水系统的恒压控制。采用一个主站和三个从站的主从控制方式，在主站触摸屏画面可对各从站进行远程控制。
一、工作原理
1. 采用一台变频器控制三台水泵，两用一备，不指定备用水泵，采用轮流备用的方式，每运行一段时间，一台水泵休息作为备用，下一段时间另一台作为备用，以此类推，每一台水泵都可以得到休息，这样可以保护设备，让设备负载得到合理分配。
2. 采集水压和液位信号，把水压信号经过PID在运算后，去控制变频器运行频率，变频器控制水泵运行频率，根据水压状况，PLC及时控制每台水泵的变频-工频切换，及时增加减小投入水泵功率，以保持水压恒定，液位则保护设备使水泵不致空转。
3. 供水分为闲时、忙时，闲时PLC的PID控制调整缓慢一下，水泵休息的时间长一些，以达到节能和保护设备的目的，忙时PLC的PID调整就快一下，用水量大的情况下，水泵基本不休息，以确保水压恒定，
4. 所有设备均可以手运运行，以保证万一变频器故障时不会影响供水

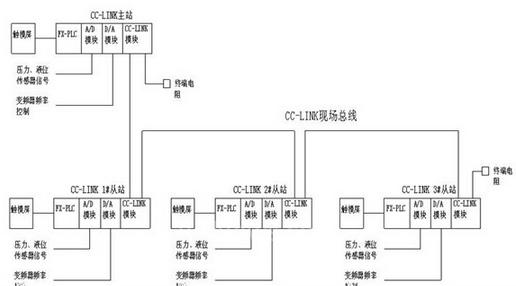

二、系统架构
三、系统画面

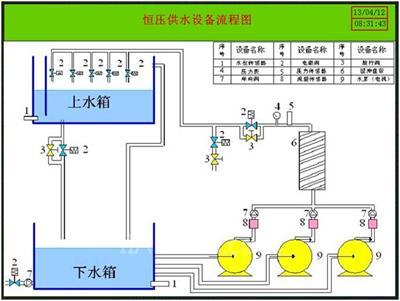

1、工艺流程
每台触摸屏上的流程工艺图中，可以观察到水位的变化、阀门的开启状态、水泵的开启状态、水流的方向动画、实际压力值、实际流量值等。

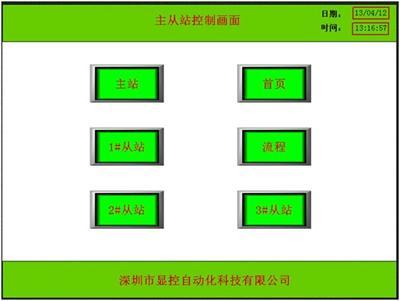

2、主从站控制
从该画面中可以分别进入1#从站、2#从站、3#从站的控制画面，对各从站进行监视和控制，也可返回主页或是工艺流程画面。

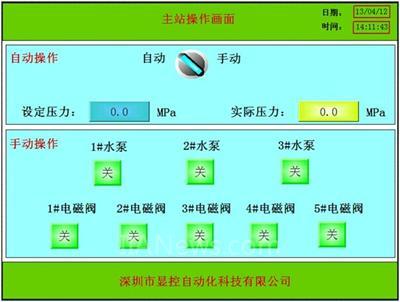

3、主站操作画面
在该画面内，可以对主站进行自动、手动切换，设置主站的控制压力并显示实际压力;单独进行手动操作控制水泵和电磁阀的动作。

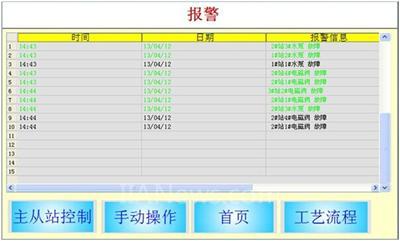

4、故障报警画面
使用历史报警记录表记录系统的报警，可以查看之前的报警。
