维控LEVI705C在智能选矿系统中的应用

　　一、概述

　　维控LEVI705C触摸屏是一种新型的人机界面，它采用TFT的LCD显示器，具有亮度高，可视角度大的优点。LEVI705C简单易用、性能可靠、运行稳定，在工业控制和工业生产领域获得广泛应用。

　　维控公司为LEVI705C开发的组态开发工具，采用一目了然的界面布局，使用简单，拥有大量制作精美的矢量图库和位图图库，使得开发者能够在短时间内制作出精美震撼的人机画面。

　　矿山一般分布在比较偏远、交通不便的地方，矿山的应用环境比较恶劣，需要选矿机的控制系统性能稳定、安全可靠，且自我防护功能强，能够适应和胜任恶劣环境中的工作，维控人机界面在选矿系统的成功应用，说明了维控公司开发的LEVI系列HMI已经具备这些能力。

　　二、行业背景

　　这种智能选矿系统要求能够从磁铁碎石(原始矿石)中选择磁铁含量比较大的矿石(粗框)，然后又能够粗矿种按照同样的原理选出精矿。而高品位的精矿价格远远高于粗矿，这是智能选矿系统的市场价值所在。

　　而该系统的智能就体现在能够通过LEVI705C根据具体的矿石改变选矿系统的运行参数，从而能够适应各种磁铁矿的选矿要求，提高精矿的出产量，同时降低消耗成本。

　　该智能选矿系统采用了Siemens S7-200做为控制器，而LEVI705C则用于监视PLC的状态，并将PLC的选矿参数以图形的方式显示出来，同时可以允许操作者根据实际情况改变智能

　　选矿系统的运行参数。如下图所示：

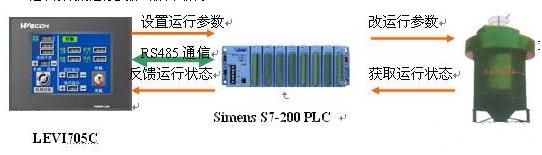

图[1]

　　这种选矿机的基本工作原理如下图：

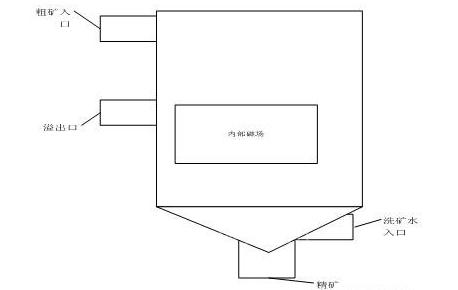

图[2]选矿机工作原理图

　　三、功能描述

　　选矿系统的开机关机控制

　　对内部选矿磁场的控制

　　对磁场电流强度的控制

　　对精矿出口阀门大小的控制

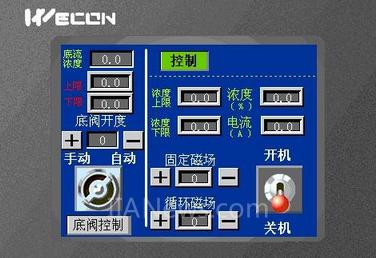

图[3] 智能选矿系统的主控画面

　　是否启动淘洗功能、还是精选功能

　　是采取PID控制还是采取寻优控制

　　一个淘洗循环周期的设定

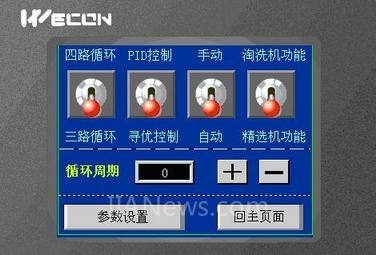

图[4] 淘洗、精选功能控制画面

　　寻优控制参数的设置

　　PID控制参数的设置

　　磁场强度控制

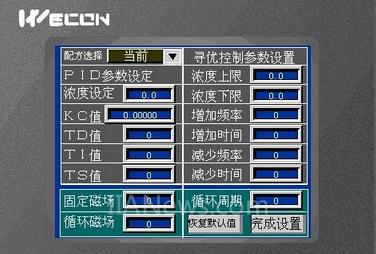

图[5] 控制参数的设置画面

　　底阀的出口控制系统

　　底阀报警信息

　　底阀淘洗液的浓度设置

　　底阀状态控制

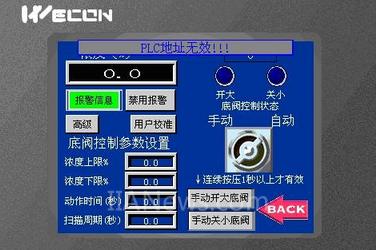

图[6] 底阀控制控制画面
