一、简介
数控煮沸消毒器适用于实验室各种试管、玻璃片、各种盘子、圆桶等放射性、污染性、大批量、高洁渡的清洗后的煮沸消毒，是实验中心必备设备。本系统采用维控LEVI777A触摸屏和LX3V-24MT的PLC加上LX2N-4PT的PLC模块。其中还应用了维控触摸屏的打印功能。
二、工作原理
1:设定煮沸时间，设定加热温度。
2:电控进水，到达水位后进行加热消毒。
3:温度达到后，保持水温开始计时。
4:计时时间到后，自动打印凭条，并报警。
5:电控排水。
三、程序介绍

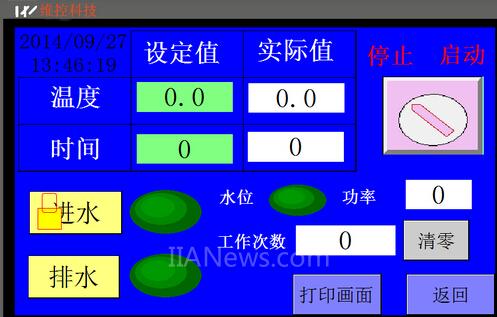

1、主画面：该画面为系统运行的画面，可以数显记忆和设定煮沸时间，加热温度，以及功率。显示当前温度，当前煮沸时间。电控排水与进水。

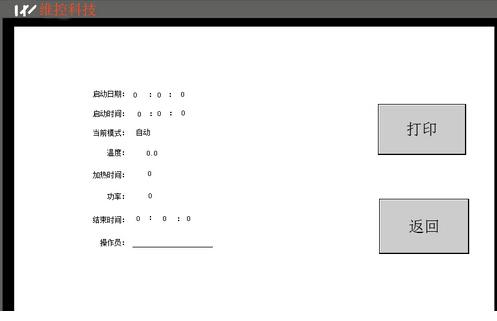

2、打印画面：加热时间到达后，自动跳转到当前画面进行自动打印，打印完成后跳回主画面。亦可选择手动打印。
四、工程要点：
1、设备启动停止按键，排水按键以及进水按键之间需要用到维控HMI按键互锁功能。
2、与打印机通讯需要设置好通讯参数。使用打印部件时，打印部件框住的文字需要使用点阵字体，行与行之间的文字间隔要适当。
五、总结：
整个工程使用维控触摸屏和PLC简洁明了，可靠耐用，编程简单易学。
