HX270 | 输送带状态在线监测与控制系统

　　施迈赛的输送带状态在线监测与控制系统HX270，对输送带进行实时的在线监控，可以准确掌握设备的状况，预防事故发生，减少停机时间，保证正常生产。

HX270-1物料侧盖监控装置

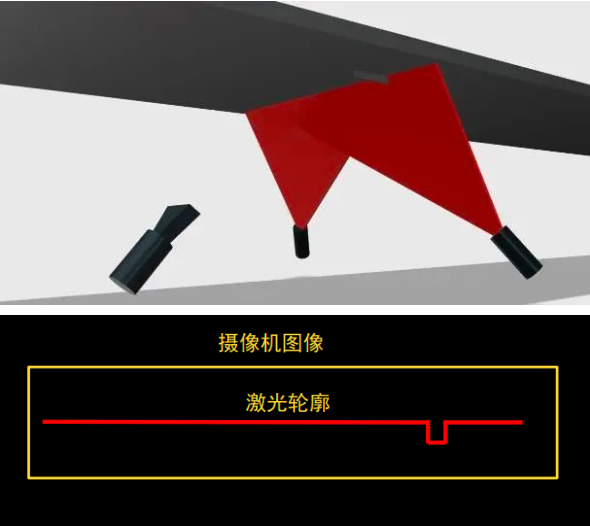

　　1、在线光学三维扫描

　　激光正在输送带表面形成一条“参考线”

　　摄像机从图像中扫描激光轮廓

　　盖子的3D表面轮廓根据500 Hz扫描速率的激光轮廓计算出来

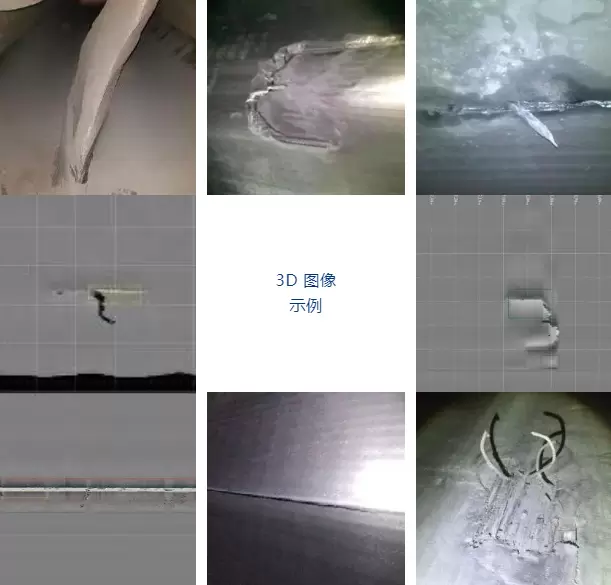

　　连续的3D表面轮廓合并为代表输送带表面3D形状的3D图像

　　3D图像的形状偏差会自动检测为输送带损坏

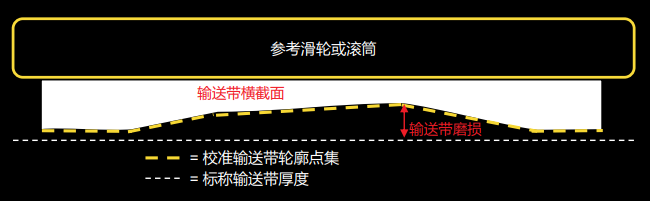

　　2、输送带磨损监测

　　输送带通过输送带轮或滚筒进行矫正

　　该装置是根据输送带力和输送机特性设计的

　　根据参考输送带轮或滚筒测量输送带横截面厚度轮廓

　　输送带轮廓和磨损数据持续提交至HX270系统数据库

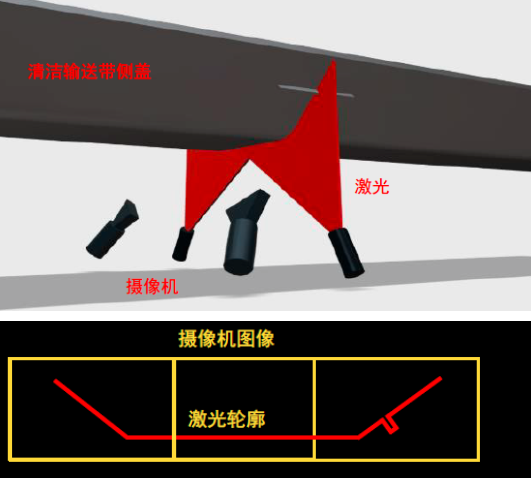

　　HX270-2 清洁侧盖监控装置

　　在线光学三维扫描

　　激光正在传送带表面形成一条“参考线”

　　两个摄像头从图像中扫描激光轮廓

　　盖子的3D表面轮廓是根据500 Hz扫描速率的激光轮廓计算出来的

　　连续的3D表面轮廓合并为代表输送带表面3D形状的3D图像

　　3D图像的形状偏差会自动检测为输送带损坏

HX270的主要优势

　　检测所有输送带的损坏

　　取代了其他撕裂检测监控系统的需求

　　适用于所有平面输送带

　　矿山、港口、钢铁厂、能源厂

　　纺织和钢丝绳带

　　皮带制造商独立系统

　　7*24 小时在线自动监控

　　自动损坏检测和损坏驱动到维修站

　　自动适应新的和使用过的输送带

　　最佳反应时间

　　将皮带损坏严重的部位停在装卸点

　　准确检测到损坏，从而实现预防性维护

　　非接触式光电接触

　　无需对输送带进行环、线圈的处理

输送带安装HX 270有哪些好处？

　　1、避免生产损失

　　及早发现输送带损坏，以便做出反应

　　尽量减少危险输送带损坏的停机时间

　　2、降低成本

　　减少输送带库存

　　增加输送带的使用寿命

　　无需定期进行手动输送带检查工作

　　维修工作越来越少，效率越来越高

　　3、提高安全性

　　输送带故障可能是严重的安全风险

　　输送带损坏检查和维修是在预先设定的安全维修站计划和完成的。

　　无需定期进行手动输送带检查工作

　　输送带区域人体暴露最小

HX270的设计特点

　　适合恶劣环境使用

　　坚固耐用的设计

　　独特的设计使镜头保持清洁无尘

　　温度和湿度的控制

　　稳健设计

　　电镀或粉末喷涂船用铝和不锈钢材料

　　密封电气设备、屏蔽电缆、重型连接器

　　覆盖来自滚筒的污垢和飞溅物

　　开放式框架结构，防止灰尘从设备中流出

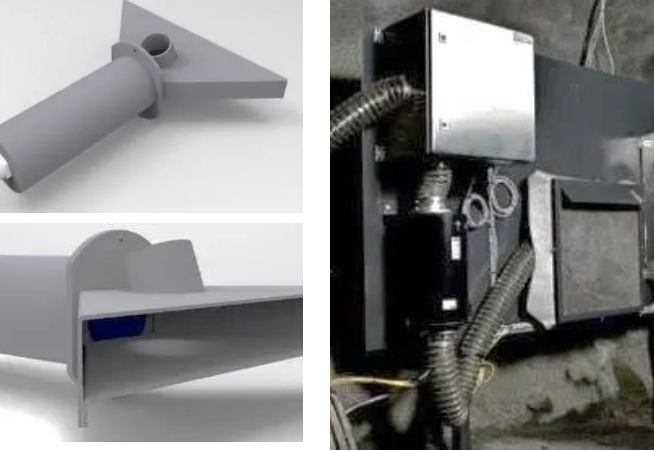

　　自动镜头清洗机

　　外部电动鼓风机产生的恒定气流槽透镜保护器，可在灰尘和雾/潮湿环境中保持透镜清洁

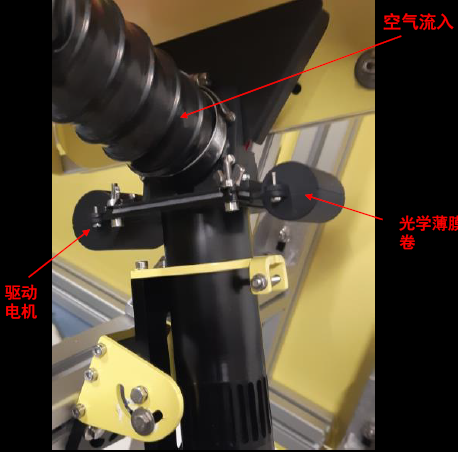

　　自动镜头清洁器

　　每个摄像头和激光器的镜头上都有电动透明光学薄膜

　　与连续的气流一起工作

　　每卷胶卷可自动清洗所有透镜120次
