电力讲堂 | 断路器的分断能力怎么选?

　　在确定额定电压、额定电流的情况下，电气设计人员需要能够正确计算出电路中的预期短路电流，然后据此选择分断能力合适的断路器，以达到保护电器的作用，同时兼顾节约工程成本的目的。

　　由此可见，分断能力对断路器的选择有着重要的作用。但是你知道断路器的分断能力应该怎么选吗?本期电力讲堂就为大家详细分析，分断能力的选择与应用。

分断能力的定义及分类

　　断路器的分断能力是指该断路器安全切断故障电流的能力，与额定电流无必然联系，一般分为极限短路分断能力(Icu)和运行短路分断能力(Ics)：

　　Icu 极限短路分断能力

　　在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经通断后不再继续承载其额定电流。

　　它的试验程序为 O—t—CO，“O”为分断，“t”为间歇时间，一般为180s，“CO”表示接通后立即分断。

　　Ics 运行短路分断能力

　　在一定的试验参数(电压、短路电流、功率因数)条件下，经一定的试验程序，能够接通、分断的短路电流，经通断后还要继续继承其额定电流。

　　它的试验程序为 O—t—CO— t—CO，“O”为分断，“t”为间歇时间，一般为180s，“CO”表示接通后立即分断。

　　通俗的说，故障电流超过极限短路分断能力(Icu)，断路器不能再继续使用;超过运行短路分断能力(Ics)，经复位后还可以继续使用。

　　举个例子

　　当电路中发生50kA的故障电流时，Icu=50kA的断路器可以安全地切断电路，但无法再继续使用;而Ics=50kA的断路器在安全地切断电路、排除故障后，可以再合闸使用。

分断能力的选择与应用

　　我们知道，对于断路器而言，Icu≥Ics。在Icu=Ics的情况下，分断能力根据Icu或者Ics来选，没有什么区别;

　　但对于 Icu>Ics的情况下，我们该如何选择断路器呢?是根据Icu选择还是Ics选择?这是很多电气设计人员感到困惑的问题之一。

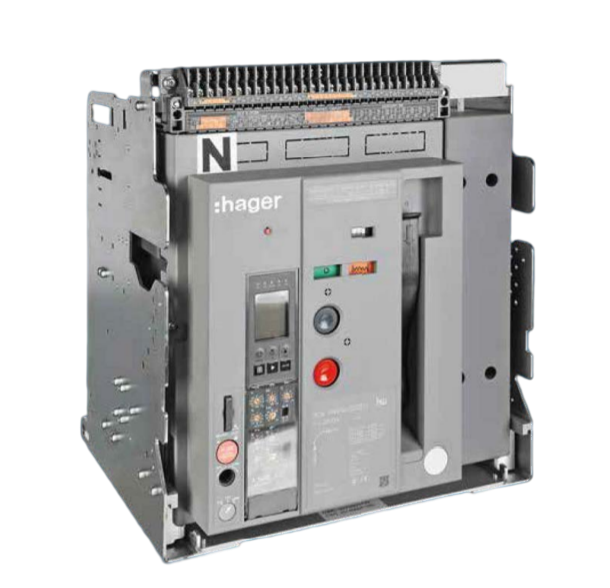

hw空气断路器

　　分断能力越大，安全性能越高，但价格也越贵。所以具体还是需要在保障设备安全的前提下，选择分断能力合适的断路器，从而节省工程成本。

　　在选择断路器时依据的一个重要原则是断路器的短路分断能力≥线路的预期短路电流，这个断路器的短路分断能力通常是指它的极限短路分断能力Icu。

　　所以对于一般场合，在客户没有明确要求的情况下，可根据断路器Icu大于安装处计算最大短路电流有效值来选择断路器分断能力，以避免浪费;但对于特别重要的场合，则可以用Ics大于安装处计算最大短路电流有效值来选择断路器分断能力。

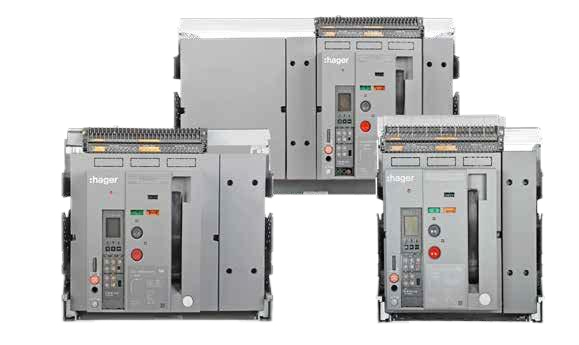

海格电气HW系列空气断路器

　　HW系列空气断路器拥有极致的分断能力，全系列Icu=Ics，不仅可提供更可靠的短路保护，还可使电气设计工程师免于到底是根据Icu还是Ics来选择断路器分断能力的困惑;同时，50kA~100kA范围内四档分断能力可选，满足不同应用场景下的分断能力要求。

　　除此之外，HW系列空气断路器还具有很多其他方面的优势：

　　通用的结构

　　全系列断路器拥有统一的高度和深度，使开关柜的设计、维护、检修更加便捷;

　　灵活的接线方式

　　水平/垂直端子自由转换，满足不同客户的使用习惯;

　　丰富的保护功能

　　自带通讯模块与低负荷、不平衡电压、逆功率、低/过电压等高级保护功能。

（来源：海格电气）
